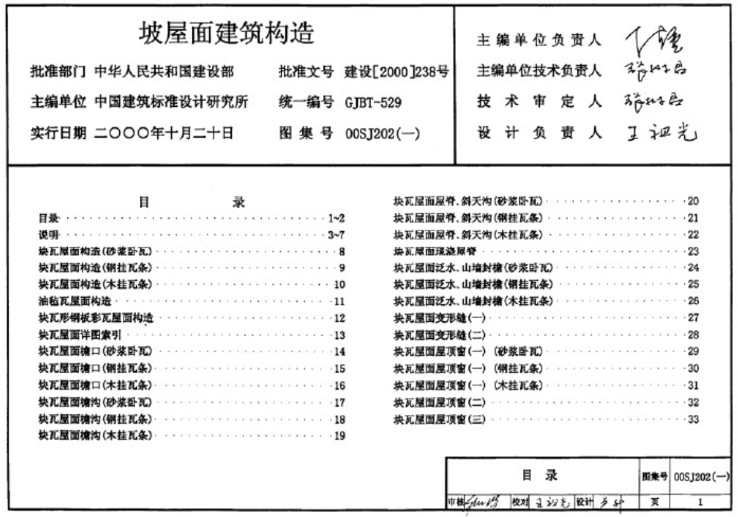

《建筑坡屋面构造（00SJ202）》图集解读

一、图集基本信息

• 图集名称：《建筑坡屋面构造（00SJ202）》

• 组织编制：中国建筑标准设计研究院

• 适用范围：适用于全国各地区防水等级为Ⅱ、Ⅲ级的民用建筑坡屋面（重要的民用建筑和高层建筑屋面属Ⅱ级，一般民用建筑屋面属Ⅲ级）。

• 屋面结构层：现浇钢筋混凝土板。

• 屋面坡度：1:3（18.5°）～1:0.58（60°），折坡屋面时应符合本坡度要求。

二、图集主要内容

1. 瓦材种类及铺设方式

• 块瓦：包括彩釉面和素面西式陶瓦（如S瓦、J瓦等）、彩色水泥瓦及一般的水泥平瓦、粘土平瓦。铺设方式包括水泥砂浆卧瓦、钢挂瓦条挂瓦及木挂瓦条挂瓦。

• 油毡瓦：以玻纤毡为胎基的彩色块瓦状屋面防水片材，规格一般为1000mm×333mm×2.8mm，采用钉粘结合、以钉为主的方法铺设。

• 块瓦形钢板彩瓦：用彩色钢板冷压成型为连片块瓦形状的屋面防水板材，屋脊、天沟、封檐板、压顶板、挡水板及各种连接件、密封件均由生产厂家配套供应。

2. 找平层

• 卷材和涂膜防水层的水泥砂浆找平层：在1:3水泥砂浆中掺入聚丙烯或尼龙-6纤维750～900g/m³，厚度15mm。

• 钉铺块瓦挂瓦条和钉粘油毡瓦的细石混凝土找平层：在C15细石混凝土中配置φ10钢筋连牢，厚度35mm。

3. 保温隔热层

• 保温隔热材料可采用发泡型或挤塑型聚苯乙烯塑料板、岩棉或玻璃棉。

4. 防水等级与构造做法

• 瓦材单独使用的Ⅲ级防水：适用于一般民用建筑。

• 瓦材与涂膜防水层复合使用的Ⅱ级防水：适用于重要的民用建筑和高层建筑。

• 瓦材与卷材防水层双道设防的Ⅱ级防水：提供更高的防水性能。

• 瓦材与加厚涂膜防水层双道设防的Ⅱ级防水：适用于对防水要求更高的建筑。

三、构造作法细节

1. 块瓦铺设

• 固定方法：钢、木挂瓦条有两种固定方法，一种是固定在顺水条上，顺水条钉牢在细石混凝土找平层上；另一种是不设顺水条，将挂瓦条和支承垫块直接钉在细石混凝土找平层上。

• 加强固定措施：在地震和大风地区以及屋面坡度大于1:2时，全部瓦材应采取固定加强措施；当屋面坡度为1:2～1:3时，檐口处的两排瓦和屋脊两侧的一排瓦应采取固定加强措施。

2. 油毡瓦铺设

• 铺设方式：瓦材的铺设采用钉粘结合、以钉为主的方法。瓦的排列、搭接、下钉位置和数量以及粘结要求等，均按所采用瓦材的产品和施工说明进行施工。

• 特殊情况：屋面坡度大于1:0.67（大于56°）或受大风作用的屋面，施工时可酌情增加固定瓦材用钉的数量。

3. 块瓦形钢板彩瓦

• 配套供应：屋脊、天沟、封檐板、压顶板、挡水板以及各种连接件、密封件均由瓦材生产厂家配套供应。

• 钢板厚度：由瓦材生产厂家按挂瓦条的间距和屋面荷载确定，但不宜小于0.5mm。为减少盖缝搭接，宜优先采用大幅面的瓦材。

四、图集特点

• 系统性：图集涵盖了坡屋面的基本构造做法、屋面材料的选择和应用、屋面层的层次组成、屋面防水和排水系统的布置，以及各部件如檐口、女儿墙、屋脊等的详细构造图解。

• 实用性：图集提供了丰富的构造节点和施工方法，便于设计人员和施工人员根据具体情况选择应用。

• 创新性：图集介绍了多种新型坡屋面材料，如块瓦形钢板彩瓦，具有优异的力学性能和防水效果。

五、应用建议

• 设计阶段：设计人员应根据工程特点、环境条件等因素，合理选择坡屋面材料和构造做法，确保防水设计满足规范要求。

• 施工阶段：施工人员应严格按照图集要求进行施工，确保坡屋面的质量。特别是在基层处理、节点加强处理、瓦材铺贴等关键环节，应严格控制施工质量。

• 验收阶段：验收人员应依据图集和相关规范，对坡屋面工程进行全面检查，确保坡屋面无渗漏、无破损，满足使用要求。
