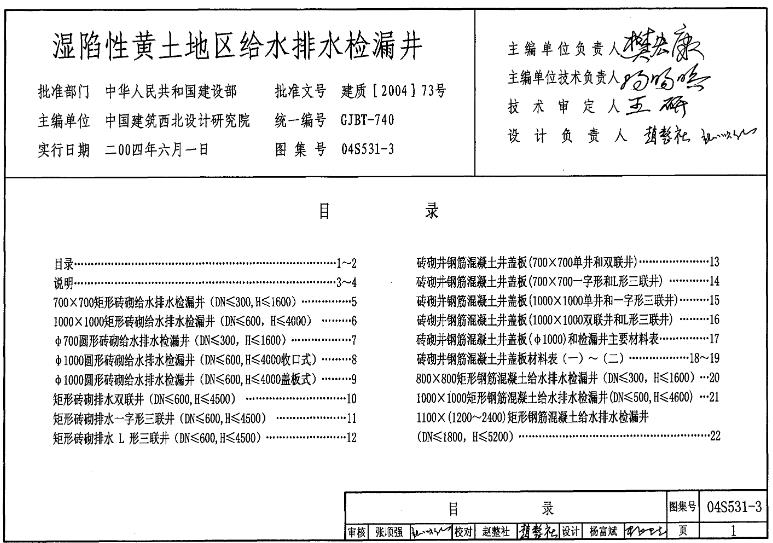

04S531-3 湿陷性黄土地区给水排水检漏井主要包含以下内容：

一、编制背景与目的

• 编制单位：中国建筑西北设计研究院。

• 批准部门：中华人民共和国建设部。

• 目的：为湿陷性黄土地区的室外给水排水管道工程提供检漏井的设计和施工指导，确保管道系统的正常运行和及时发现泄漏问题。

二、适用范围

• 地区类型：适用于抗震设防烈度8度及8度以下的湿陷性黄土地区。

• 限制条件：不适用于有地下水的地基。

三、主要内容

1. 检漏井类型与结构

• 砖砌检漏井：用于非自重湿陷性黄土场地，包括矩形和圆形两种形式，尺寸和高度根据具体需求确定。

• 钢筋混凝土检漏井：用于非自重及自重湿陷性黄土场地，同样包括多种尺寸和形式的井体结构。

2. 井盖与踏步

• 井盖：给水排水检漏井宜采用中700铸铁井盖及井盖支座，过汽车者采用重型井盖及井盖支座，不过汽车者采用轻型井盖及井盖支座。

• 踏步：井内踏步宜采用铸铁踏步。

3. 材料要求

• 井壁材料：砖砌检漏井井壁采用MU10烧结实心砖，M10水泥砂浆砌筑；钢筋混凝土检漏井井壁及底板采用αo混凝土，混凝土的抗渗等级注S6。

• 底板材料：砖砌检漏井底板采用C30混凝土；检查井流槽采用C15混凝土。

4. 设计参数与依据

• 设计荷载：汽车荷载等级按汽-超20级设计，地面堆积荷载为10kN/m²，二者不叠加，取其大者。

• 土壤条件：土的重度、内摩擦角、地基承载力等参数均有明确规定。

• 设计依据：包括《给水排水工程构筑物结构设计规范》、《混凝土结构设计规范》、《建筑地基基础设计规范》等相关标准和规范。

5. 施工与安装要求

• 基础处理：根据湿陷性黄土的特性进行基础处理，确保井体的稳定性。

• 井体砌筑与浇筑：按照设计要求进行井体的砌筑或浇筑工作，确保井体的质量和尺寸符合标准。

• 井盖与踏步安装：在井体施工完成后进行井盖和踏步的安装工作，确保井盖密封性良好且踏步牢固可靠。

6. 其他注意事项

• 保温措施：如用于室外采暖计算温度低于-20℃地区，需做保温井盖或采用其它保温措施。

• 变形缝处理：根据给水排水工程混凝土构筑物变形缝设计规程进行处理。

四、图集特点与用途

• 全面性：图集涵盖了湿陷性黄土地区给水排水检漏井的各种类型、结构和尺寸，为设计和施工提供了全面的指导。

• 实用性：图集针对湿陷性黄土地区的特殊地质条件进行编制，具有较强的实用性和针对性。

• 指导性：图集对检漏井的设计、施工和材料选用等方面提出了明确的要求和建议，对确保管道系统的正常运行和及时发现泄漏问题具有重要的指导意义。
