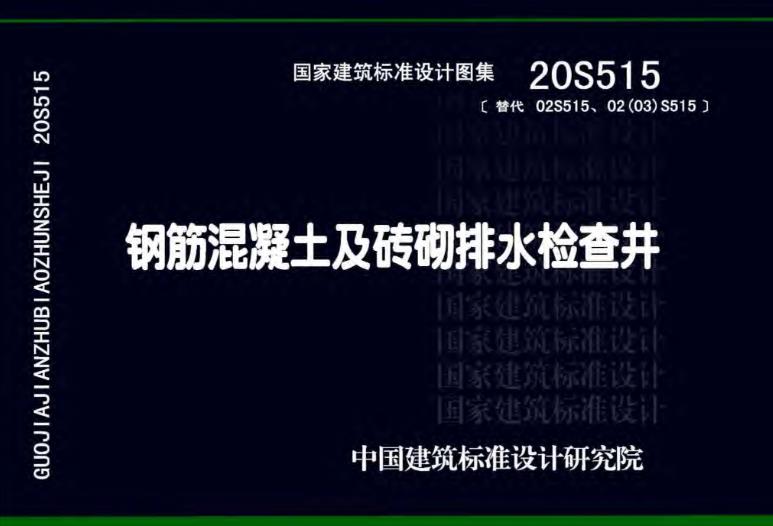

20S515钢筋混凝土及砖砌排水检查井主要包含以下内容：

一、适用范围

• 适用于雨水管道管径≤3000mm，盖板顶覆土深度≤4m和污水管道管径≤2200mm，盖板顶覆土深度≤4m、干管顶覆土深度≤6m的市政、建筑小区、工业企业、民用建筑室外雨、污水管道工程。

• 检查井按有地下水（地下水位于地面下0.5m）及无地下水（地下水位于底板以下）两种条件设计。

二、检查井类型与结构

• 类型：包括圆形、矩形、异形三通、扇形的钢筋混凝土及砖砌排水检查井，以及户线井、跌水井、闸槽井、沉泥井等构筑物。

• 圆形井：直线、转弯、三通、四通排水检查井。

• 矩形井：直线、三通、四通、小三通、小四通排水检查井。

• 扇形井：90°、120°、135°和150°。

• 结构：钢筋混凝土检查井主要由井盖、井壁和井底三部分组成，各部分均由混凝土制成，具有较高的承载能力和稳定性。砖砌检查井则采用砖块砌筑，结构同样包括井盖、井壁和井底。

三、材料与规格

• 材料：井墙材质可为烧结普通砖、混凝土普通砖及现场钢筋混凝土。预制盖板强度等级为C30；钢筋混凝土井墙及底板强度等级为C30，抗渗等级P6；素混凝土井强度等级为C25；垫层混凝土强度等级为C15。钢筋材料采用HPB300和HRB400。

• 规格：如“20S515”规格的检查井，其中“20”可能表示某种特定的尺寸或编号（但需注意，这里的“20”并不直接对应井的直径20厘米，因为实际规格需参考具体图集），“S”表示井的形状（如正方形，但通常检查井为圆形或矩形），“515”可能表示井的高度或某种特定的编号。具体尺寸标准需参考图集详细说明。

四、施工与维护

• 施工：钢筋混凝土检查井的安装需要遵循一定的规范和标准，包括井筒的放平、放稳、放实，井盖的密封等。砖砌检查井的施工相对简单，不需要特殊的设备和技术。

• 维护：定期检查排水管道的状况，如有堵塞及时清理，以确保检查井的长期稳定运行。

五、其他注意事项

• 图集提供了完整的检查井施工详图，设计时可直接选用，施工时可按图施工。

• 在湿陷性黄土、膨胀土、永冻土、液化土、腐蚀性土（包括腐蚀性地下水）等不良地质场地使用时，应根据有关规范和规程做特殊处理。

• 在地震设计烈度为9度及9度以上地区使用时，应根据有关标准和规程另做处理。

综上所述，20S515钢筋混凝土及砖砌排水检查井包含了丰富的设计、施工和维护信息，是市政、建筑等领域进行雨污水管道工程建设的重要参考依据。
