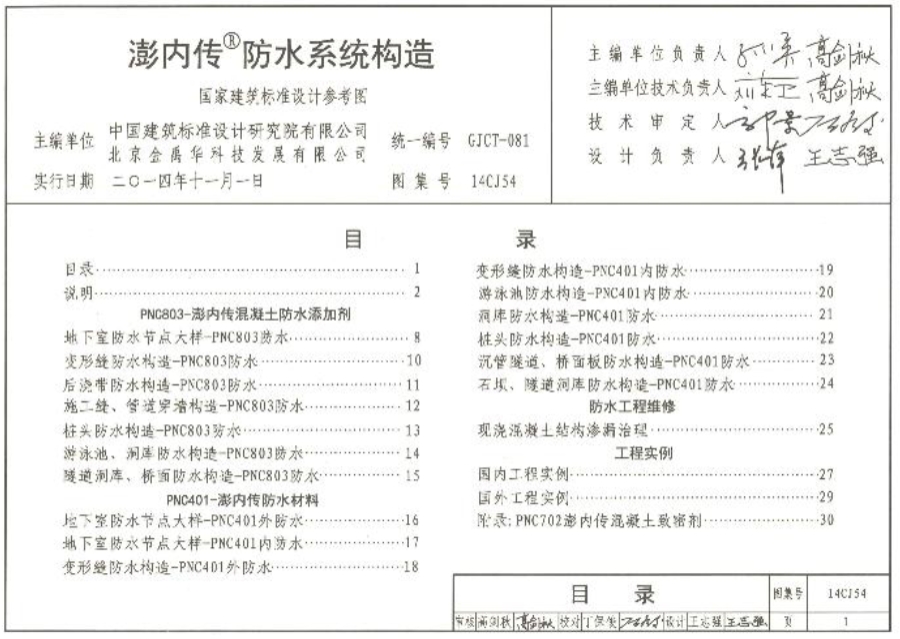

《14CJ54 澎内传防水系统构造》是一本国家建筑标准设计参考图集，以下是对该图集的详细介绍：

一、图集概述

• 图集编号：14CJ54

• 图集名称：澎内传防水系统构造

• 主编单位：中国建筑标准设计研究院有限公司

• 内容提供：基于美国PENETRON国际有限公司生产的专有技术系列防水材料，详细介绍了这些材料在地下工程、构筑物防水工程中的构造做法和应用技术。

二、图集内容

图集内容涵盖了澎内传防水系统的主要产品和配套产品，以及它们在防水工程中的具体应用构造。

1. 主要产品：

• PNC803-澎内传混凝土防水添加剂：由纯硅酸盐水泥和多种专有技术的活性化学物质组成的粉状材料。在混凝土搅拌过程中添加，与混凝土中的水和氢氧化钙反应，生成不溶于水的结晶体，填充和封堵毛细孔和收缩裂缝，提高混凝土的抗渗性能。

• PNC401-澎内传防水材料：由特别选制的石英砂和多种活性物质组成的粉状材料。涂刷在混凝土表面后，能渗入混凝土内部，形成防水层，提供持久有效的防水保护。

2. 配套产品：

• PNC302-澎内传修补砂浆：用于修补混凝土结构缺陷，如裂缝、蜂窝麻面等。

• PNC602-澎内传快速堵漏剂：用于快速封堵有压力的渗漏点。

• PNC501-澎内传干洒粉：在未凝固的混凝土表面干洒施工，为混凝土提供整体的防水保护。

• PNC101-澎内传止水条：用于施工缝、变形缝等部位的防水密封。

• PNC102-澎内传止水条粘结剂：提高止水条与混凝土之间的粘结力。

• PNC701-澎内传混凝土保护剂：喷涂在混凝土表面，形成防水封闭层，提高混凝土的耐久性和抗腐蚀性能。

• PNC901-澎内传水泥基注浆料：用于注浆堵漏，提高混凝土结构的防水性能。

3. 防水构造详图：

• 图集提供了地下室、水池、隧道、洞库、桥面等多种防水构造的详图，包括变形缝防水构造、后浇带防水构造、施工缝防水构造、管道穿墙构造、桩头防水构造等。

• 这些详图详细展示了澎内传防水系统在不同防水工程中的应用构造和做法，为设计人员提供了有价值的参考依据。

三、图集特点

1. 权威性和可靠性：图集由国家建筑标准设计研究院有限公司主编，内容基于美国PENETRON国际有限公司的专有技术，具有较高的权威性和可靠性。

2. 实用性强：图集提供了大量的设计数据和节点构造详图，方便设计人员直接选用和参考，有助于提高工程的设计水平和施工质量。

3. 适用范围广：图集适用于地下室、水池、垃圾仓等防水、防渗工程，也适用于地铁、隧道、洞库、下沉式道路、逆作工程等防水、防渗及混凝土或带有水泥砂浆抹面层的砌体结构的防水修缮。

四、图集应用

该图集可作为设计人员在进行地下工程、构筑物防水工程设计与施工时的参考依据。通过参考图集，设计人员可以更好地理解澎内传防水系统的构造做法和应用技术，确保工程的质量和安全性。

五、总结

《14CJ54 澎内传防水系统构造》是一本具有实用价值和权威性的国家建筑标准设计参考图集。它详细介绍了澎内传防水系统的主要产品和配套产品，以及它们在防水工程中的具体应用构造，为设计人员提供了有价值的参考依据。通过参考该图集，设计人员可以更好地掌握澎内传防水系统的应用技术和施工方法，为工程的顺利实施提供有力保障。
