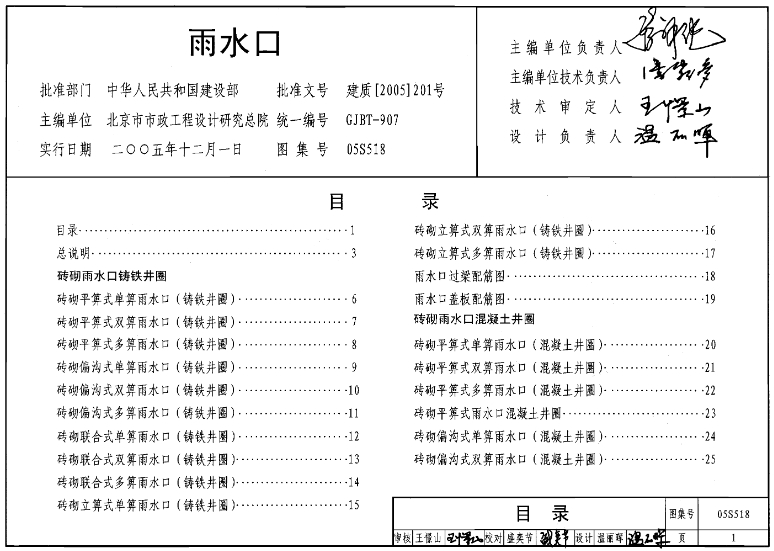

05S518图集——雨水口是关于雨水口设计和施工的重要参考资料。该图集主要适用于非抗震设计、抗震设防烈度为8度及8度以下地区的室外排水工程，接管为混凝土雨水管，车载为城-A级。
在图集中，雨水口型式和箅子材质得到了详细的分类。雨水口型式主要包括平箅式、偏沟式、联合式和立箅式四种，而箅子材质则主要分为球墨铸铁、灰口铸铁和钢格板三种。此外，图集还提供了单箅、双箅和多箅三种数量分类的雨水口型式。
对于雨水口的施工要求，图集中也有明确的规定。雨水口以连接管与街道排水管渠的检查井相连。当排水管直径大于800mm时，也可在连接管与排水管连接处不另设检查井，而设连接暗井。连接管的最小管径为200mm，坡度一般为0.01，长度不宜超过25m，连接管串联雨水口个数不宜超过3个。同时，考虑到雨水口易被路面垃圾和杂物堵塞，平箅雨水口在设计中应考虑50%被堵塞，立箅式雨水口应考虑10%被堵塞。
此外，图集还提供了各种雨水口的全套施工和加工详图，包括砖砌立算式多算雨水口、砖砌平算式单算雨水口、砖砌偏沟式单算雨水口等多种类型，这些图示和详图对于施工人员来说具有重要的指导意义。
