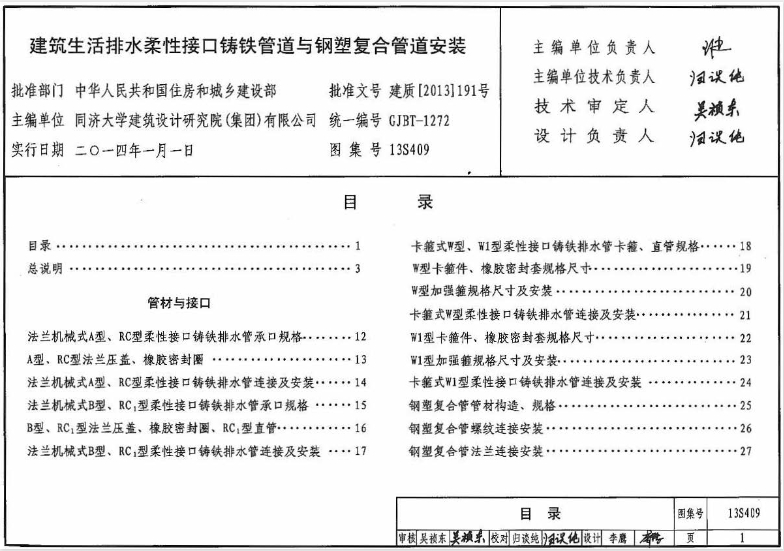

13S409图集是关于建筑生活排水柔性接口铸铁管道与钢塑复合管道的安装指导。该图集详细介绍了建筑排水用柔性接口铸铁管道和钢塑复合管道的选用、敷设和安装要求。
对于柔性接口铸铁管道，图集中包含了卡箍式和法兰承插式两类六种接口方式，并详细说明了这些接口的连接和安装方法。在安装过程中，需要注意一些关键点，如在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作；不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件；柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置等。
对于钢塑复合管道，图集中编入了螺纹式和法兰式两种连接方式，并提供了详细的安装步骤和注意事项。钢塑复合管道主要用于压力排水系统，管径范围为DN50～DN150，工作压力不大于1.0MPa。
此外，图集中还包含了各种管材及管件的规格、尺寸、安装详图以及常用管件组合尺寸表等，为安装人员提供了全面的技术支持和参考。通过遵循图集中的安装要求和步骤，可以确保建筑生活排水柔性接口铸铁管道与钢塑复合管道的安装质量和使用效果。
