04S531-4图集—湿陷性黄土地区给水阀门井注意事项
一、适用范围
本图集适用于抗震设防烈度8度及8度以下的湿陷性黄土地区室外埋地给水排水管道工程,不适用于有地下水的地基。
二、设计要点
结构形式与尺寸规格
图集中详细描述了阀门井的结构形式、尺寸规格以及设计参数,确保阀门井在湿陷性黄土地区能够稳定工作,满足给水系统的需求。
基础处理
针对湿陷性黄土的特点,图集会提供阀门井基础处理的方法,如地基加固、排水措施等,以确保阀门井的稳定性。
材料选择与要求
图集会列出阀门井及其附属设施所使用的材料清单,包括砖、砂浆、混凝土等材料的规格和质量要求,确保使用的材料符合工程要求。
三、施工要点
施工步骤
图集会提供详细的施工步骤和注意事项,确保施工过程中的安全和阀门井的稳定性。
注意事项
在施工过程中,应特别注意湿陷性黄土的特性,采取相应的措施防止土壤湿陷对阀门井造成损害。
四、具体信息

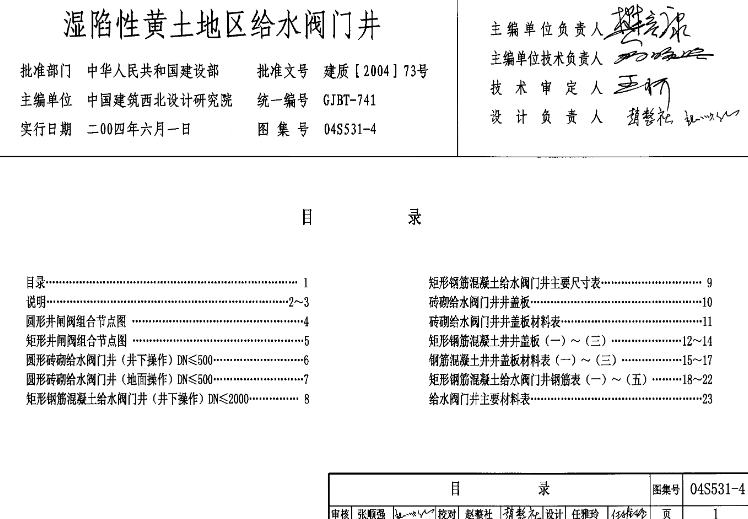

图集中包含了圆形井闸阀组合节点图、矩形井闸阀组合节点图、圆形砖砌给水阀门井(井下操作/地面操作)、矩形钢筋混凝土给水阀门井(井下操作)等多种设计。
对于不同规格的给水阀门井(如DN≤500和DN≤2000),图集中均提供了详细的尺寸表、井盖板设计、材料表以及钢筋表等。
五、总结
在湿陷性黄土地区进行给水阀门井的设计和施工时,应参考04S531-4图集,并特别注意湿陷性黄土的特性,采取相应的措施确保阀门井的稳定性和安全性。同时,选择合适的材料和结构形式,并严格按照图集中的要求进行操作,以确保给水系统的正常运行。
