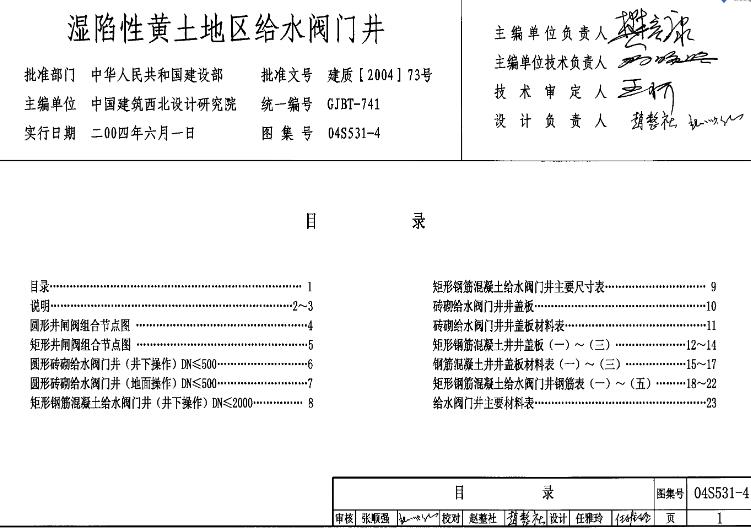

04S531-4图集—湿陷性黄土地区给水阀门井的内容主要包括以下几个方面:
适用范围:
本图集适用于抗震设防烈度8度及8度以下的湿陷性黄土地区室外埋地给水排水管道工程。
不适用于有地下水的地基。
主要内容:
直接埋地给水排水管道基础及接口。
给水排水检漏管沟。
给水排水检漏井。
给水阀门井和排水检查井等做法。
构造物类型:
砖砌检漏井、砖砌给水阀门井、砖砌排水检查井:这些构造物主要用于非自重湿陷性黄土场地。
钢筋混凝土检漏井、钢筋混凝土给水阀门井、钢筋混凝土排水检查井:这些构造物用于非自重及自重湿陷性黄土场地。
技术细节:
图集中提供了圆形井闸阀组合节点图、矩形井闸阀组合节点图等详细图示。
对于砖砌和钢筋混凝土给水阀门井,图集中有井下操作和地面操作的详细设计,且给出了尺寸和主要材料表。
对于给水阀门井的井盖板,图集中也有详细的图示和材料表。
实用性:
本图集主要针对湿陷性黄土地区埋地给水排水管道工程编制,具有较强的实用性。
对设计和施工具有较好的指导作用。
主编单位:
中国建筑西北设计研究院。
实行日期:
2004年6月1日。
通过以上内容的详细介绍,可以清晰地了解到04S531-4图集在湿陷性黄土地区给水阀门井方面的具体应用和设计指导。
