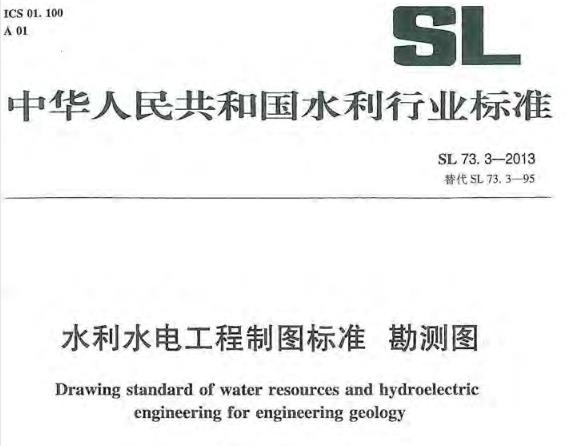

【SL 73.3-2013】水利水电工程制图标准勘测图主要包含以下内容：
一、总则
这部分规定了勘测图制图标准的总体要求和适用范围，明确了制图的基本准则和规范。
二、勘测图的基本内容
1. 地形图：包括地形等高线、地貌特征、水系、道路、建筑物等地理要素，用于反映勘测区域的地形地貌特征。
2. 地质图：展示勘测区域的地质构造、地层分布、岩土类型等地质信息，为工程设计和施工提供地质依据。
3. 勘测点布置图：标示勘测点的位置、类型和编号，以及测量控制点的分布，确保勘测的准确性和全面性。
4. 剖面图：通过绘制地质剖面和工程剖面，展示地下岩土层的分布、性质和相互关系，以及工程设计的剖面形态。
5. 钻探、原位测试和室内试验成果图表：包括钻探记录、原位测试数据、室内试验报告等，用于分析和评价勘测区域的地质条件和工程性质。
三、勘测图的绘制要求
1. 准确性：勘测图应准确反映实地情况，数据真实可靠，无误导性信息。
2. 清晰性：图纸应布局合理、清晰易懂，符号、线条和注记符合标准规定。
3. 完整性：勘测图应包含必要的图例、说明和注释，以便读者正确理解和使用图纸信息。
四、勘测图的符号和标注
规定了地形地貌、地质构造、岩土层等要素的符号表示方法，以及标注的内容和格式。这些符号和标注在图纸中起到指示和引导作用，有助于读者快速准确地理解图纸信息。
综上所述，【SL 73.3-2013】水利水电工程制图标准勘测图主要包含地形图、地质图、勘测点布置图、剖面图以及钻探、原位测试和室内试验成果图表等内容。这些内容为水利水电工程的规划、设计和施工提供了重要的基础资料和依据。
