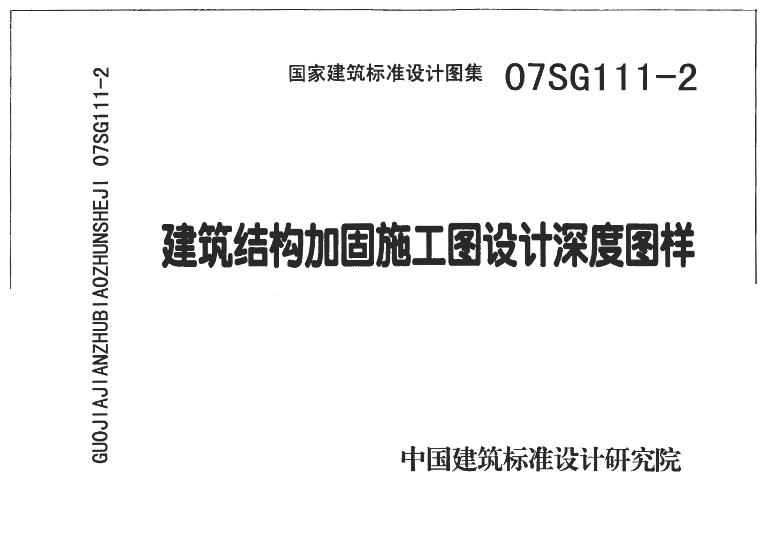

07SG111-2建筑结构加固施工图设计深度图样主要包含以下内容:
1. 编制说明:
- 图集对建筑结构加固施工图设计的深度进行了详细的说明,包括设计原则、设计要求和设计流程等。
2. 结构设计说明编制深度:
- 这部分详细介绍了结构设计的总体要求,涵盖平面设计、详图设计等内容的深度规定。
3. 结构加固平面图及构件加固详图编制深度:
- 图集中包含了结构加固的平面图以及各个构件的加固详图,展示了加固的具体位置和方式。
4. 深度图样:
- 以实际工程为例,展示了剪力墙加固、柱加固、板加固、梁加固、板开洞加固的详细图样。
5. 加固技术说明:
- 提供了加固施工的具体技术要求,包括加固施工要求、加固材料说明、施工技术说明、构造要求、节点深化设计要求及施工验收要求等。
6. 图纸目录及设计深度:
- 列出了图纸的详细目录,并标明了每张图纸的设计深度,便于用户快速找到所需图纸并了解其内容深度。
7. 样张:
- 图集中还包含了一些样张,展示了实际工程中建筑结构加固施工图的具体样式和设计效果。
此外,根据所搜到的信息,该图集由上海建筑设计研究院有限公司主编,为加固施工图设计起到了很好的参考作用,并可作为加固工程设计指导性文件。它详细规定了混凝土结构加固和砌体结构加固的施工图设计深度,并通过实际工程示例来具体展示各种加固方法。这些内容对于建筑结构的加固设计、施工以及相关人员的学习和培训都具有重要的指导意义。
