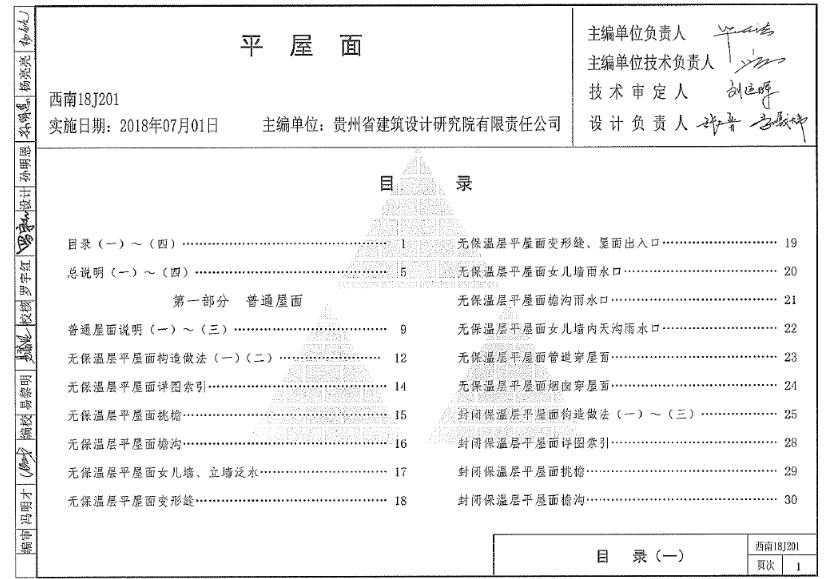

西南18J201 平屋面主要包含以下内容：

一、概述

• 定义：平屋面是指屋面坡度小于或等于5%的屋面，也称为水平屋面或近似水平屋面。

• 目的：旨在为设计、施工、监理等单位提供规范、统一、实用的平屋面设计参考资料，以提高平屋面工程的质量和效率，降低工程成本，保障工程安全。

• 编制依据：本图集按照《建造设计防火规范》GB 50016-2022、《建造设计通风与空气调节规范》GB 50736-2022、《建造节能设计标准》GB 50189-2022、《建造防水设计规范》GB 50014-2002、《建造结构荷载规范》GB 50009-2022、《混凝土结构设计规范》GB 50010-2022、《钢结构设计规范》GB 50017-2022等国家标准和行业标准编制而成。

二、平屋面的基本要求

• 平屋面应具有足够的强度和刚度，能承受各种荷载作用，不出现裂缝和变形。

三、平屋面的结构形式

• 钢筋混凝土板式平屋面：由钢筋混凝土板作为屋面承重结构，上铺防水层、保温层和维护层。适合于小跨度的屋面，优点是结构简单、施工方便、防水性能好，缺点是自重大、隔热性能差。

• 钢筋混凝土梁板式平屋面：由钢筋混凝土板作为屋面承重结构，与钢筋混凝土梁或柱子连接。适合于中大跨度的屋面，优点是结构稳定、承载能力强，缺点是自重大、隔热性能差。

• 钢筋混凝土空心楼盖式平屋面：由钢筋混凝土空心楼盖作为屋面承重结构。优点是自重轻、隔热性能好、利于室内通风，缺点是结构复杂、施工难度大、防水性能差。

• 钢结构板式平屋面：由钢板作为屋面承重结构。优点是自重轻、施工方便、防水性能好，缺点是隔热性能差。

• 钢结构梁板式平屋面：由钢板作为屋面承重结构，与钢梁或柱子连接。优点是结构稳定、承载能力强，缺点是隔热性能差。

• 钢结构桁架式平屋面：由钢桁架作为屋面承重结构。优点是自重轻、隔热性能好、利于室内通风，缺点是结构复杂、施工难度大、防水性能差。

四、平屋面的构造细部

• 平屋面的坡度：平屋面虽然称为“平”，但实际上应有一定的坡度，以便于雨水排出。坡度一般不小于1.5%，最大不超过5%。

• 排水系统：包括雨水管、雨水斗、雨水井等部件，用于排除平屋面的雨水，保持平屋面的干燥。排水系统应按照设计图纸和国家相关规范施工。

• 防水系统：防水是保证平屋面工程质量的重要环节，应按照设计图纸和国家相关规范施工。防水方式包括卷材防水、涂料防水、预制件防水等。

• 保温系统：保温是提高平屋面节能性能和舒适性能的重要措施。保温方式包括外保温、内保温和复合保温。

• 通风系统：通风系统用于调节平屋面内外的温差和湿度，防止冷凝和鼓泡。通风方式包括自然通风和机械通风。

• 节点处理：节点处理是平屋面施工中的关键环节，包括嵌缝、压条、挡水、补强等方式，以确保防水性能和结构完整性。

五、平屋面的材料选择

• 平屋面的材料选择应按照相关国家标准和行业规范进行，确保材料的质量和使用寿命。常用材料包括钢筋混凝土板、钢板、保温材料（如聚苯乙烯泡沫板）、防水材料（如改性沥青卷材）、细石混凝土等。

六、平屋面的施工注意事项

• 施工前应做好施工准备，包括材料、设备、人员、安全等方面的检查和确认。

• 施工过程中应严格按照设计图纸和施工规范进行，确保施工质量和安全。

• 施工后应进行质量检查和验收，发现问题及时整改。

综上所述，西南18J201 平屋面图集为平屋面的设计、施工、监理等提供了全面、详细的指导，涵盖了平屋面的定义、分类、结构形式、构造细部、材料选择、施工注意事项等多个方面。
