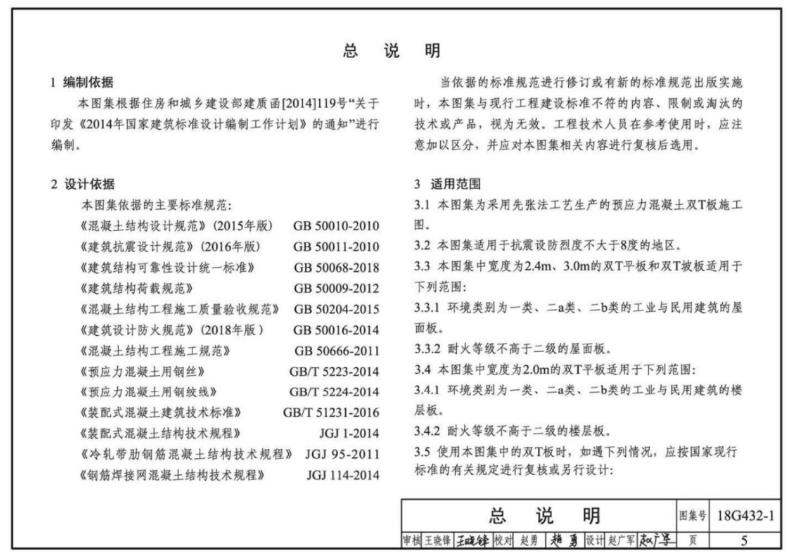

18G432-1预应力混凝土双T板主要包含以下内容：

一、基本信息

• 图集编号：18G432-1

• 图集名称：预应力混凝土双T板（坡板宽度2.4m、3.0m；平板宽度2.0m、2.4m、3.0m）

• 定价：77.00元（可能随时间有所变动）

• 开本：16开

• 主编单位：中国建筑科学研究院有限公司（部分来源提及同济大学也参与了起草工作）

• 发布日期：图集是对之前标准的修编，具体发布时间可能有所差异，但通常认为是在2019年左右开始实施。

• 实施日期：2019-05-01

• 发布部门：中华人民共和国住房和城乡建设部

二、图集内容概述

1. 修编背景：本图集是对06SG432-1《预应力混凝土双T板（坡板宽度2.4m）》、09SG432-2《预应力混凝土双T板（平板宽度2.0m、2.4m、3.0m）》和08SG432-3《预应力混凝土双T板（坡板宽度3.0m）》的修编，旨在总结和吸收近几年双T板在实际工程中的应用经验，按现行规范编制。

2. 适用范围：适用于抗震设防烈度不大于8度、环境类别为一类、二a类、二b类、耐火等级为二级的一般工业与民用建筑的屋面板及楼板。

3. 主要内容：

• 构件图与构造图：图集内容主要为构件图，辅以部分构造图，均为施工图深度，可直接选用并照图施工。

• 技术参数与选用表：提供了不同宽度及跨度的预应力混凝土双T板平板和坡板的技术参数表及选用表，包括均布荷载限值和截面承载力限值，以方便设计人员选用。

• 荷载检验表、模板图和配筋图：这些图表可供预制构件生产企业生产使用，确保生产过程中的质量控制。

• 构造详图：提供了详细的构造详图，供构件施工安装时使用，确保施工过程中的准确性和安全性。

4. 具体章节与细节：图集详细列出了各种宽度（2.0m、2.4m、3.0m）的平板和坡板的技术参数、选用表、荷载检验表以及相应的模板图和配筋图。例如，对于2.4m宽双T坡板，图集中包含了螺旋肋消除应力钢丝配筋和1×7钢绞线配筋两种不同配筋方式的技术参数表、选用表、荷载检验表以及详细的模板图和配筋详图。

三、图集目的与意义

• 规范应用：本图集旨在规范预应力混凝土双T板在我国工程建设中的应用，提高工程质量和施工效率。

• 总结经验：通过总结和吸收近几年双T板在实际工程中的应用经验，图集为设计人员、施工人员和生产厂家提供了宝贵的参考依据。

综上所述，18G432-1预应力混凝土双T板图集是一本内容丰富、实用性强的技术资料，对于推动我国预应力混凝土双T板技术的发展和应用具有重要意义。
