GBT4327-2008《消防技术文件用消防设备图形符号》主要包含以下内容:

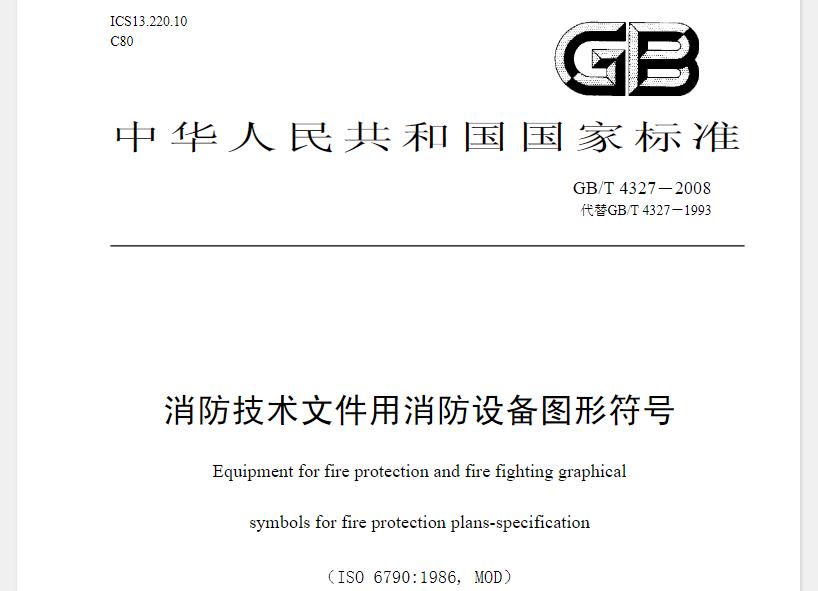

标准编号与发布实施:该标准编号为GB/T 4327-2008,于2008年10月8日发布,2009年5月1日实施。它代替了GB/T 4327-1993《消防技术文件用消防设备图形符号》。
制定依据:该标准修改采用了ISO 6790:1986《消防技术文件用消防设备图形符号》(英文版),并结合我国国情进行了相应的技术性修改和编辑性修改。
该标准适用于建筑工程、建筑物及其它相关设计领域的消防技术文件中,用于表示各种消防设备的基本符号、辅助符号和单独使用的符号。
它涵盖了新建、改建或扩建工程中,在编制消防设计、施工、维护或审核等技术文件时使用的相关消防设备。
基本符号:表示消防设备的类别,如手提式灭火器、推车式灭火器、固定灭火系统等。这些符号是构成组合图形符号的基础。
辅助符号:一般放在基本符号内,用于表示消防设备的种类或性质,如水、泡沫或泡沫液等。
单独使用的符号:某些符号可以单独使用,以表达特定的消防设备或状态。
组合图形符号:通过基本符号和辅助符号的组合,可以形成表示复杂消防设备或系统的图形符号。标准中举例说明了部分组合图形符号。
符号组合:消防技术文件用图形符号由基本符号和辅助符号按需要组合成不同的图形符号,也可采用单独使用的图形符号。
比例一致性:同一份消防技术文件中的所有图形符号的比例都应相同,并要与文件中其他内容的比例相适应。
符号使用:单独使用的符号不应组合使用,以确保符号的清晰和准确表达。
标准中包含了资料性附录,如附录B“本标准章条编号与ISO 6790:1986章条编号对照”,以方便用户查找和使用。
索引部分则提供了快速定位符号名称和编号的途径。
综上所述,GBT4327-2008《消防技术文件用消防设备图形符号》为消防技术文件的编制提供了统一的图形符号标准,有助于提高消防设计、施工、维护或审核等技术文件的规范性和可读性。
