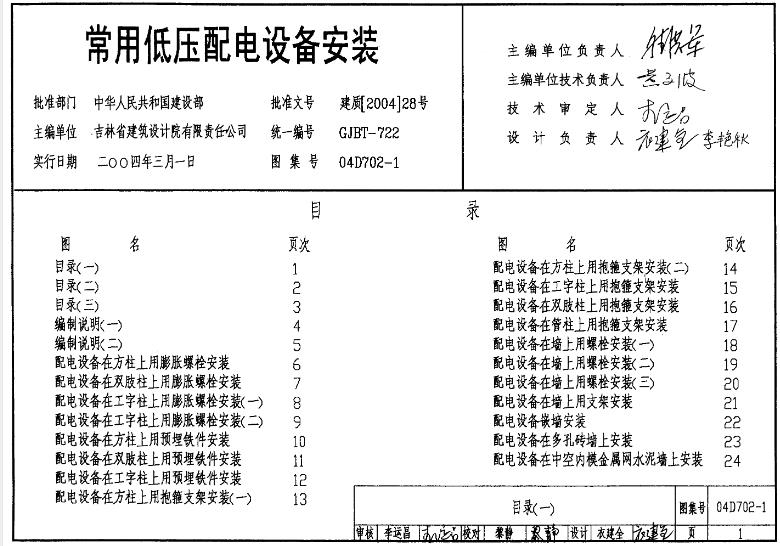

04D702-1 常用低压配电设备安装主要包含以下内容：

一、概述

04D702-1 图集适用于正常环境中的1000V以下一般工业及民用建筑常用电气设备的安装，不适用于爆炸及火灾危险环境场所的电气设备安装。该图集提供了低压配电设备安装的技术要求和指导，旨在确保低压配电系统的安全、可靠运行。

二、主要设备类型及安装要求

1. 电压调整器

• 定义与功能：电压调整器是一种能够调整输入电压的设备，用于满足建筑内电气设备对电压的特定需求。

• 安装要求：需根据电压调整器的容量选择合适的安装场所，确保环境干燥、通风、温度适宜。接线时应按照电压调整器的接线方式正确接入主电源，并进行必要的接地工作。安装完成后需进行调试和检测，确保设备正常工作。

2. 电能电梯（可能表述有误，通常指电能转换设备）

• 定义与功能：电能转换设备用于电能的转换和分配，如变压器等。

• 安装要求：安装时需根据设备的容量和用途选择合适的安装位置和连接方式。对于小型设备，可直接与用电设备进行连接；对于大型设备，应安装在用电设备附近，并通过电缆线连接。接线时应确保接线正确、插头牢固，并进行必要的安全检测。

3. 低压断路器

• 定义与功能：低压断路器具有过载和短路保护功能，用于保护电路和设备免受损坏。

• 安装要求：安装时需根据断路器的容量和用途选择合适的安装位置和连接方式。注意安装位置的通风、防尘要求，并进行合理的接线和接地工作。

4. 低压开关柜

• 定义与功能：低压开关柜是一种包含多个低压开关的设备，用于控制、保护和监测低压配电系统。

• 安装要求：安装时需根据开关柜的功能和容量选择合适的安装位置，确保环境干燥、通风、温度适宜。接线时应保证每个开关的接线正确、稳固，并进行合理的标志和编号，方便后期维护和操控。

三、安装方式与细节

• 安装方式：图集中详细介绍了多种安装方式，包括在方柱、双肢柱、工字柱上使用膨胀螺栓或预埋铁件安装，在墙上使用螺栓或支架安装，以及嵌墙安装等。这些安装方式适用于不同的建筑结构和环境条件。

• 细节要求：安装过程中需注意保持设备及周围环境的干燥，防止水分对设备的损坏；接线前应检查电源的安全性，确保无漏电和短路等问题；接地工作应按照标准要求进行，确保设备的安全可靠接地。

四、安全注意事项

• 在安装过程中需严格遵守相关的安全工作规范，特别是注意防止触电、短路等安全隐患。

• 使用优质的电缆和接线端子以提高接触电阻和使用寿命。

• 安装完成后应进行必要的测试和调试工作，确保设备正常工作并满足安全要求。

综上所述，04D702-1 常用低压配电设备安装图集包含了低压配电系统中常见设备的安装要求、方式、细节以及安全注意事项等方面的内容，为低压配电设备的安装提供了全面的技术指导和支持。
