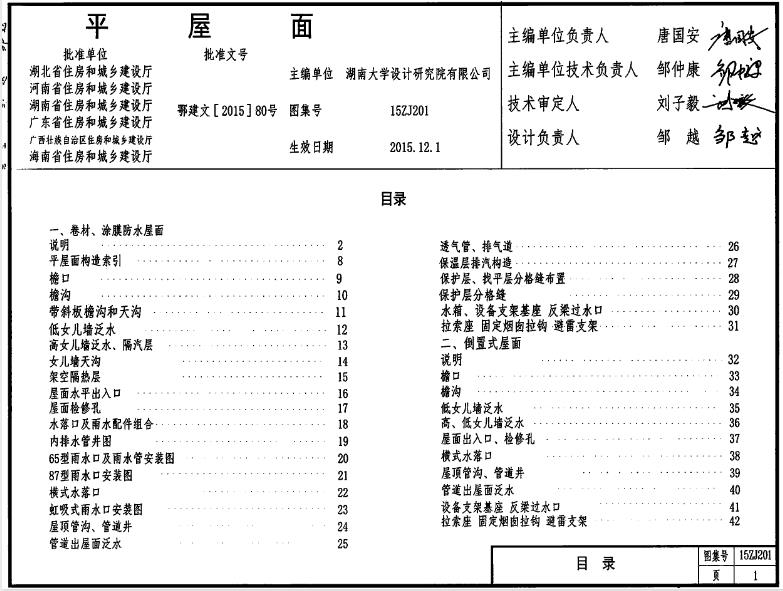

15ZJ201《平屋面》主要包含以下内容：

一、适用范围与设计内容

• 适用范围：本图集适用于中南地区（包括寒冷地区、夏热冬冷地区和夏热冬暖地区）的民用建筑和工业辅助建筑的钢筋混凝土结构平屋面。本图集与中南标《建筑构造用料做法》图集配套使用。

• 设计内容：本图集提供了平屋面工程中的卷材、涂膜防水屋面和倒置式屋面的各部位节点详图，以及平屋面排水工程部分配套配件的选用和安装详图。

二、设计依据与基本要求

• 设计依据：本图集的设计依据包括多个国家和地方标准，如《屋面工程技术规范》、《屋面工程质量验收规范》、《倒置式屋面工程技术规程》等。

• 基本要求：

• 屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并按相应等级进行防水设防。

• 屋面工程设计应遵照本地区节能设计标准和技术措施的要求。

• 材料选择与做法要求需考虑当地历年最高气温、最低气温、屋面坡度和使用条件等因素，选择相适应的防水材料。

三、构造细节与材料选择

• 找坡层和找平层：

• 混凝土结构层宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，坡度宜为2%。

• 卷材、涂膜的基层宜设找平层，找平层厚度和技术要求需符合相关标准。

• 保温层与隔汽层：

• 保温层及其保温材料有多种选择，如聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等。保温材料的导热系数、表现密度或干密度、抗压强度或压缩强度、燃烧性能等必须符合设计要求。

• 当严寒及寒冷地区屋面结构冷凝界面内侧实际具有的蒸汽渗透阻小于所需值，或其他地区室内湿气有可能透过屋面结构层进入保温层时，应在结构层上、保温层下设置隔汽层。隔汽层应选用气密性、水密性好的材料。

• 屋面排汽构造：封闭式保温层或保温层干燥有困难的卷材屋面，或采用吸湿性保温材料做保温层时，应采取排汽构造。保温层表面的找平层设置的分格缝可兼做排汽槽，或设排汽管。

• 架空隔热层：架空隔热制品及其支座的质量应符合国家现行有关材料标准规定。根据当地炎热季节最大频率风向安排进风口和出风口，风口与垂直墙面的距离不应小于250mm，架空层高度宜为180mm～300mm。

四、节点详图与安装指导

• 本图集还提供了多个节点详图，包括檐口、檐沟、带斜板檐沟和天沟、低女儿墙泛水、高女儿墙泛水、隔汽层、女儿墙天沟、架空隔热层、屋面水平出入口、屋面检修孔等部位的构造详图。

• 对于水落口及雨水配件组合、内排水管井、65型雨水口及雨水管安装、87型雨水口安装、横式水落口、虹吸式雨水口安装等部分，也提供了详细的安装指导。

综上所述，15ZJ201《平屋面》是一份全面、详细的平屋面工程设计与施工指导图集，为中南地区的平屋面工程建设提供了有力的技术支持。
