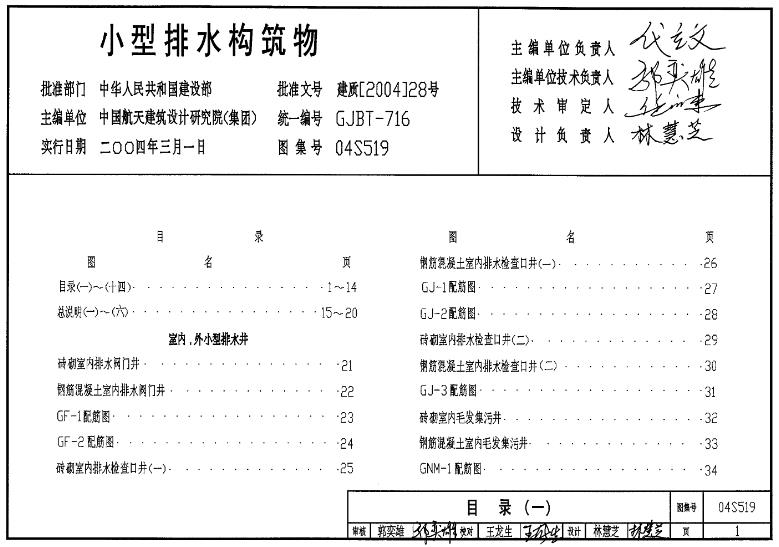

04S519 小型排水构筑物主要包含以下内容：

一、概述

• 图集编号：04S519

• 适用范围：适用于采暖计算温度高于-20℃的地区的一般工业与民用建筑工程中的小型排水构筑物。

• 编制单位：中国建筑标准设计研究院（隶属于中国建筑设计研究院集团）

• 发布时间：虽然不同来源对具体发布时间的表述略有差异，但图集内容是基于2004年批准的国家建筑标准设计进行编制和更新的。

二、主要内容

1. 排水井：

• 室内外小型排水井：包括室内和室外的小型排水井设计，用于收集和排放雨水、废水等。

• 砖砌与钢筋混凝土结构：提供了砖砌和钢筋混凝土两种材质的排水井构造图，包括排水阀门井、检查口井等。

2. 毛发集污井：

• 室内外毛发集污井：用于收集和拦截毛发等污物，防止堵塞排水管道。包括砖砌和钢筋混凝土两种结构形式。

3. 水封井：

• 室外水封井：设计用于室外环境中，通过水封作用防止有害气体或昆虫进入室内。

4. 隔油池：

• 钢筋混凝土隔油池：提供了多种型号和规格的钢筋混凝土隔油池设计，适用于餐饮废水、汽车洗车废水等含油污水的处理。隔油池设计包括平、剖面图、配筋图、钢筋表及材料表等详细资料。

5. 其他构筑物：

• 可能还包括其他小型排水相关的构筑物设计，如清扫口井、排污降温池等，具体根据图集内容而定。

三、设计参数与施工指导

• 设计参数：图集对各构筑物的设计参数进行了详细说明，包括尺寸、荷载、材料等，供设计人员参考。

• 选用方法：提供了各构筑物的选用方法，帮助设计人员根据实际需求选择合适的构筑物类型。

• 结构计算：对部分构筑物进行了结构计算，确保设计的合理性和安全性。

• 施工指导：图集还包含了对施工人员的指导信息，包括施工要点、注意事项等，确保施工质量。

四、图集特点

• 全面性：涵盖了小型排水构筑物的多个方面，从设计到施工均有涉及。

• 实用性：提供了详细的构造图和施工指导，方便设计人员和施工人员使用。

• 权威性：由中国建筑标准设计研究院编制，具有较高的权威性和可信度。

综上所述，04S519 小型排水构筑物图集是一本内容丰富、实用性强、权威性高的标准设计图集，为小型排水构筑物的设计和施工提供了全面的指导和参考。
