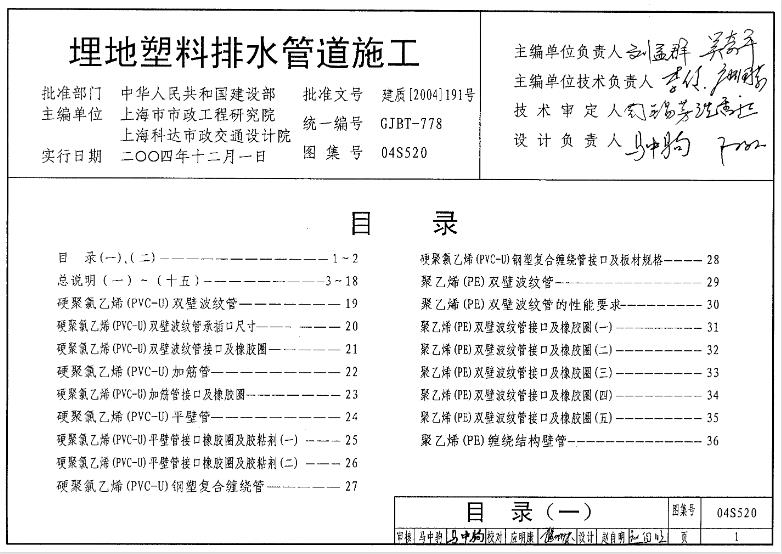

04S520《埋地塑料排水管道施工》图集主要包含以下内容：

一、适用范围

• 该图集适用于市政、住宅小区、工业企业和民用建筑中的埋地塑料排水管道施工。

• 管径系列范围为150mm～1200mm，管顶覆土深度≤8m，排入管道的水温不大于40℃。

二、管道材料

• 图集中详细介绍了多种塑料排水管道材料，包括PVC-U双壁波纹管、PVC-U加筋管、PVC-U平壁管、PVC-U钢塑复合管、双壁波纹管、PE缠绕结构壁管、PE钢塑复合管、钢带增强聚乙烯螺纹波纹管、增强聚丙烯模压管、玻璃纤维增强塑料夹砂管等。

• 每种管道材料的选用依据、性能特点、规格尺寸、施工要求等均有详细说明。

三、施工步骤与要求

• 施工准备：确定施工布局，准备所需工具和材料。

• 沟槽开挖：根据设计要求开挖沟槽，确保坡度符合排水要求，并做好排水措施防止塌方。

• 管道安装：将管道放入沟槽中，使用适当的连接方式（如胶水、热熔接头等）连接管道，确保连接牢固且密封性好。

• 基础与回填：根据管道类型和地质条件选择合适的管道基础，并按要求进行回填，确保回填土的密实度和含水率符合规范。

• 检查与测试：安装完成后进行安全检查，确保无漏水现象；进行试水测试，检查排水系统是否畅通。

四、施工注意事项

• 施工过程中需严格按照相关标准和规范进行操作，确保施工质量。

• 注意材料的选择和管道直径的确定，避免施工过程中出现问题。

• 施工前应充分准备，确保所需材料和工具齐全；施工中应注意安全，佩戴好安全防护装备。

五、技术要点与指导

• 图集还提供了关于不同材质和不同管壁结构形式的管材、不同接口方式的适用条件及选择、环刚度的定义及选择等技术要点。

• 对于管道变形计算、土工布加固技术要求、管道与检查井的连接等施工难点也有详细指导。

六、总结与推荐

• 04S520图集是埋地塑料排水管道施工的重要参考资料，对于推广和应用新型塑料排水管道技术具有重要意义。

• 工程技术人员在设计和施工过程中应认真阅读图集内容，结合实际情况合理选用管道材料和施工方法，确保排水系统的正常运行和使用寿命。
