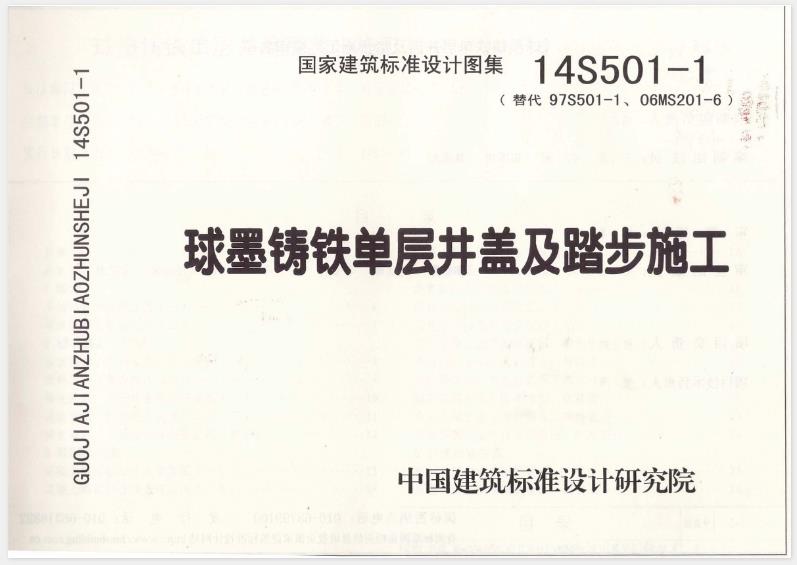

14S501-1《球墨铸铁单层井盖及踏步施工》主要包含以下内容：

一、图集概述

• 图集编号：14S501-1

• 替代图集：替代97S501-1、06MS201-6

• 主编单位：北京市市政工程设计研究总院有限公司

• 批准部门：中华人民共和国住房和城乡建设部

• 实行日期：2015年1月1日

二、适用范围

本图集适用于市政、建筑小区和厂区中地面车辆荷载不大于城-A级、直径范围在∅500～∅900的埋地给水排水管道工程附属构筑物井口和出入口等的球墨铸铁单层井盖及踏步的选用和井口施工。

三、设计依据

本图集依据多项国家和行业标准进行编制，包括但不限于：

• 《室外给水设计规范》GB50013-2006

• 《室外排水设计规范》GB50014-2006（2014年版）

• 《建筑给水排水设计规范》GB50015-2003（2009年版）

• 《建筑结构荷载规范》GB50009-2012

• 《混凝土结构设计规范》GB50010-2010

• 《检查井盖》GB/T23858-2009

四、主要内容

1. 检查井盖种类与井口做法选择

• 根据《检查井盖》GB/T23858-2009的规定，检查井盖承载能力划分为六级：A15、B125、C250、D400、E600、F900，分级数字为试验荷载值(kN)。

• 图集中详细说明了不同场所应选用的检查井盖等级。

2. 安装图与配筋图

• 提供了敷设在绿地内、铺装路面、沥青路面、混凝土路面等场所的球墨铸铁单层井盖的井座及井盖安装图。

• 包括现浇混凝土承压圈模板图、配筋图，以及预制混凝土承压圈模板图、配筋图等。

3. 典型外形图

• 提供了球墨铸铁井盖、井座、踏步、水箅等典型外形图，方便设计和施工人员参考。

4. 踏步安装图

• 详细介绍了铸铁踏步的安装方法，包括踏步的布置、固定方式等。

5. 其他相关图集内容

• 根据具体需求，图集中还可能包含其他与球墨铸铁单层井盖及踏步施工相关的内容，如特殊检查井盖的安装方法等。

五、使用说明

本图集为施工安装图集，可用于指导、规范施工和安装。设计人员可直接选用图集中的相关内容进行设计，施工人员则可根据图集提供的安装图和配筋图进行施工。

六、注意事项

• 在使用本图集时，应注意与现行工程建设标准的一致性，如有不符的内容应及时复核并选用符合标准的做法。

• 在施工过程中，应严格按照图集提供的安装图和配筋图进行施工，确保施工质量。

综上所述，14S501-1《球墨铸铁单层井盖及踏步施工》是一本内容全面、指导性强的国家建筑标准设计图集，对于市政、建筑小区和厂区中球墨铸铁单层井盖及踏步的施工具有重要的指导意义。
