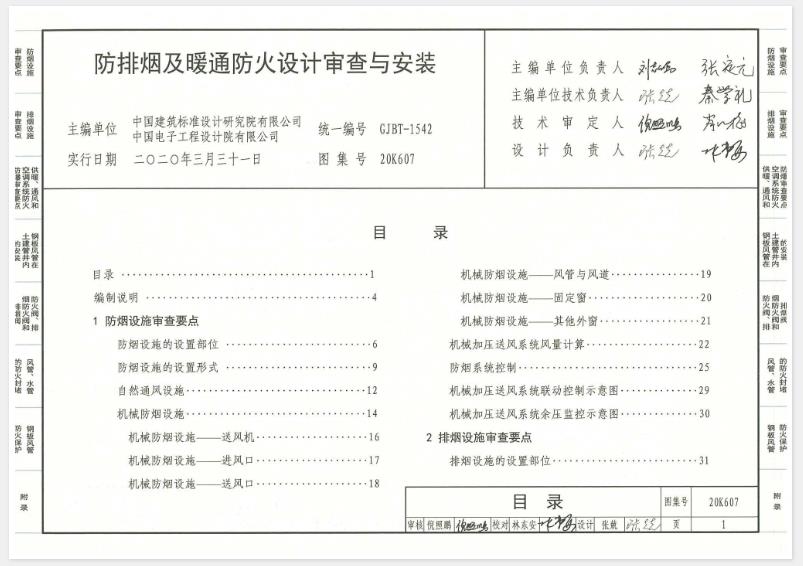

20K607《防排烟及暖通防火设计审查与安装》主要包含以下内容：

一、概述

• 图集编号与名称：20K607，防排烟及暖通防火设计审查与安装。

• 发布与实施日期：发布于2020年3月31日，实施日期也为2020年3月31日。

• 主编单位：中国建筑标准设计研究院有限公司、中国电子工程设计院有限公司。

• 适用范围：本图集适用于建筑防烟、排烟以及暖通空调系统的防火防爆等的设计、审查与安装。

二、具体内容

1. 编制说明

• 对图集的整体编制情况进行说明，包括编制依据、目的、适用范围等。

2. 消防设计审查要点

• 编制依据：以国家标准《建筑设计防火规范》GB50016-2014(2018年版)、《建筑防烟排烟系统技术标准》GB51251-2017等作为重要编制依据。

• 内容编排：总体条目按照现行行业标准《建设工程消防设计审查规则》GA1290-2016附录B的相关审查要点内容顺序编排。

• 具体内容：包括防烟设施、排烟设施、供暖、通风和空调系统防火防爆的审查要点。

• 防烟设施：如设置部位、设置形式、自然通风设施、机械防烟设施等。

• 排烟设施：如设置部位、防烟分区、自然排烟设施、机械排烟设施等。

• 供暖、通风和空调系统防火防爆：如供暖形式、管道敷设、设备绝热材料选择、通风与空调系统形式的选择等。

3. 常用工程安装做法

• 内容概述：针对设计师普遍困惑的工程安装中的常见问题，采用文字描述、图形文件等形式将施工安装的技术要求、工程做法展现出来。

• 具体做法：

• 钢板风管在土建管井内的安装。

• 大口径防火阀门的拼装做法、控制策略和电气原理图。

• 风管、水管防火封堵的工程做法。

• 钢板风管防火保护。

4. 附录

• 内容：图集附录中给出了暖通专业消防设计专篇书写范本，供相关人员参考。

三、使用对象

• 本图集可供从事建筑防排烟系统、暖通空调系统防火防爆的设计、审查人员使用。

• 同时也可供施工、监理等工程从业人员参考，并可作为科研教学人员、在校学生的参考资料。
