10S505柔性接口给水管道支墩主要应用在市政及一般民用与工业建筑工程中的室外柔性接口埋地给水管道领域。具体来说，其应用领域和适用范围包括以下几个方面：

一、应用领域

1. 城市给水系统：在城市给水系统中，10S505图集为柔性接口给水管道提供了支墩的设计和施工标准，确保管道的稳定性和安全性。

2. 住宅小区：在住宅小区的建设中，室外给水管道系统需要采用柔性接口以提高密封性和抗震性，此时10S505图集为支墩的设计提供了重要参考。

3. 工业厂房与仓库：这些区域由于可能存放大量设备或货物，对给水管道的稳定性和安全性要求较高，因此也需要采用柔性接口给水管道及其支墩。

4. 公共设施：如学校、医院、商场等公共设施，其室外给水管道系统同样需要遵循10S505图集的设计和施工标准。

二、适用范围

1. 管道材质与接口形式：

• 适用于管道内径为100～2000mm的多种管材，包括铸铁管（如球墨铸铁管）、混凝土管（如钢筋混凝土管、预应力混凝土管等）以及化学管材管（如硬聚氯乙烯圆管UPVC、聚乙烯圆管PE、玻璃纤维增强塑料管GRP/FRP等）。

• 适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。

2. 土壤与地质条件：

• 适用于土壤等效内摩擦角为20°～35°的一般性土壤地区。对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土等特殊地质地区的支墩，需要另行设计。

• 支墩下持力层的地基承载力特征值fak不应小于80kPa，否则应另行设计。

3. 水压力与覆土深度：

• 适用的管道设计内水压力为Fwd,k=0.8～1.1MPa。

• 管顶覆土深度根据管内径不同而有所区别：当管内径D=100～500mm时，管顶覆土为Hs≥0.7m；当管内径D=600～2000mm时，管顶覆土为Hs≥1.0m。

4. 抗震设防：

• 适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

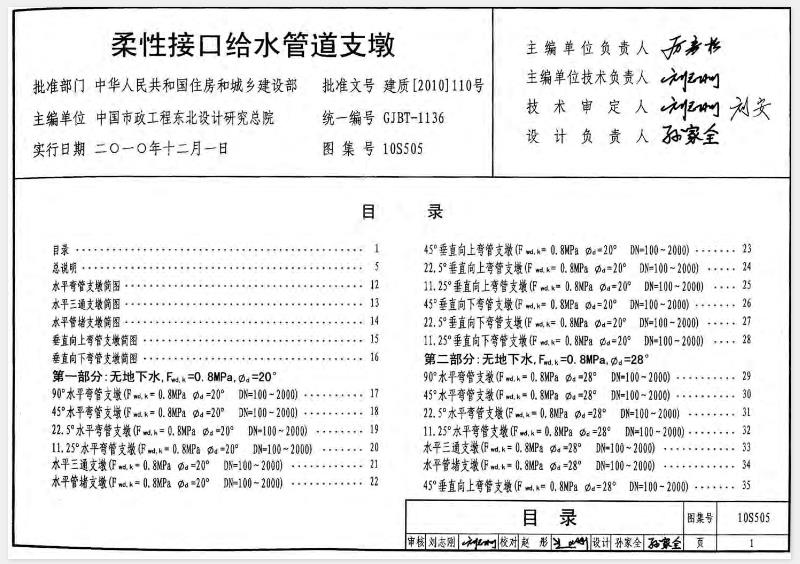

三、图集内容

10S505图集内容包括水平弯管、水平三通、水平管堵、垂直向上（下）弯管支墩等室外埋地管道常用支墩的选用及施工详图。设计人员可以直接选用图集中的支墩类型，施工人员则可以直接按图施工，大大提高了工作效率和施工质量。

综上所述，10S505柔性接口给水管道支墩在市政及一般民用与工业建筑工程中的室外柔性接口埋地给水管道领域具有广泛的应用前景和重要的实用价值。
