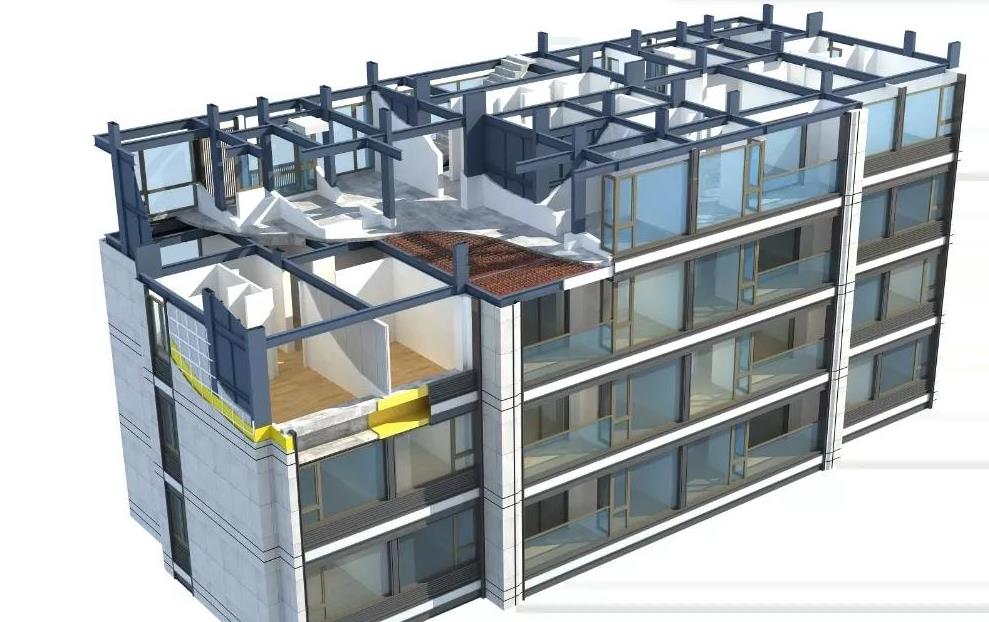

22J910-5装配式钢结构住宅设计示例主要包含以下内容：

一、总体概述

• 目的与意义：该图集旨在为实现我国建筑产业现代化、推动建筑领域节能减排、助力国家实现2030年碳达峰和2060年碳中和的双碳目标、改善人居环境提供技术支持。

• 适用范围：适用于装配式钢结构住宅建筑的设计，指导设计人员系统、全面地了解、掌握装配式钢结构住宅设计的流程、要点、方法和图面表达。

二、主要内容结构

1. 设计要点

• 参考设计流程：提出了适用于装配式钢结构住宅的参考设计流程，明确了各阶段工作的内容、方法和注意事项。

• 协同工作：强调了建设、设计、生产、施工、运营单位等各方参与、全专业协同的必要性，并编制了设计各阶段工作流程、专业协同、技术要点等内容，以表格形式进行表达。

2. 方案设计示例

• 方案生成过程：多维度展示了装配式钢结构住宅方案生成的全过程，通过标准模块与可变模块的多样组合，形成了适应不同居住功能需求的方案系列。

• 协同融合：在建筑方案阶段就实现建筑与结构专业的协同融合，形成具有实际指导意义的装配式钢结构住宅设计方法。

3. 施工图设计示例

• 技术特点与难点：重点编制了装配式钢结构住宅在结构选型、围护体系、构造节点、专业协同等方面的技术特点、难点和注意事项。

• 设计表达：着重从设计说明、设计深度和施工图表达等方面进行展示，充分体现装配式钢结构住宅建筑能够适应居住功能多样性和精细化的需求。

三、拓展内容

• 参考表格：图集还拓展编制了可供设计人员更多了解装配式钢结构住宅设计可参考的钢结构体系选用表、围护体系选用表及典型节点等内容。

• 实际工程案例：示例均以国内目前实际工程项目为蓝本进行提炼编制，依据相关国家标准规范加以优化调整，重点突出了图集的“示范”作用。

四、图集特点与影响

• 标准化与集成化：详尽编制了装配式钢结构住宅设计各阶段的设计流程和协同要点，树立了装配式钢结构住宅大柱网、全生命期套型可变的设计思想，形成了标准化、系列化、集成化的设计方法。

• 提升设计水平：图集充分体现了采用装配式钢结构建造的住宅建筑的设计思路及图纸深度要求，并突出装配式建造技术的特点，易于设计人员了解掌握，有利于提高我国装配式钢结构住宅的设计水平，促进装配式钢结构建筑产业的发展。

综上所述，22J910-5装配式钢结构住宅设计示例是一本全面、系统且具有指导意义的图集，对于推动我国装配式钢结构住宅建筑的设计和发展具有重要意义。
