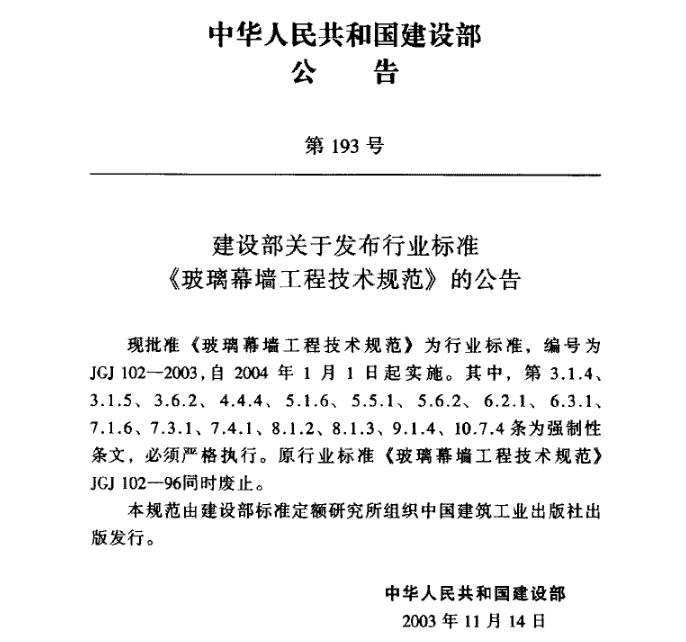

JGJ102-2003《玻璃幕墙工程技术规范》主要包含以下内容：

一、总则

• 增补了新的幕墙类型：随着点支承幕墙在国内的广泛应用和技术水平的提高，规范增补了点支承幕墙设计、制作、安装、验收等方面的内容。同时，还提到了尚未纳入规范但已在工程中应用的新型幕墙，如框点混合支承的幕墙、全玻幕墙类的槽形玻璃幕墙、点支承幕墙类的背栓式支承幕墙、单层索网幕墙，以及双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

• 扩展了规范的适用范围：取消了原规范对玻璃幕墙最大适用高度的限制，但增加了对超过200m高度或体型、风荷载环境复杂的玻璃幕墙进行风洞试验研究的要求。

• 区分了条文的宽严程度：规范中区分了强制性条文和一般性条文，强制性条文用黑体字印刷，并采用了“应”、“必须”、“不应”、“严禁”等最严格的限定词，必须严格执行。一般性条文则根据宽严程度分为三档，允许在特定情况下进行选择或调整。

• 引入了结构设计使用年限的规定：考虑到幕墙属于可更换的围护结构，规范提出了幕墙结构的设计使用年限一般为不少于25年。

二、术语、符号

• 更明确幕墙的概念：规定了幕墙的几个特征，包括由支承结构体系与面板组成、相对于主体结构有一定位移能力、不分担主体结构所受的荷载和作用等。

• 对幕墙进行更细致的分类：根据地面倾角、结构类型等因素对幕墙进行了详细的分类。

三、材料

• 一般规定：对金属材料的表面处理做出了新的规定，包括钢型材和铝型材的防腐措施。

• 铝合金型材：规定了铝合金型材的型号、断热铝型材的要求以及表面处理层的厚度要求。

• 钢型材：增加了钢材的新品种，如耐候结构钢、钢绞线等，并增补了有关支承装置和张拉索杆中锚固件的规定。

• 玻璃：调整了幕墙用玻璃的品种，取消了夹丝玻璃，增加了低辐射玻璃、防火玻璃、彩釉玻璃等，并强调了钢化后的二次热处理和倒棱磨边工序以减少玻璃的自爆。

四、建筑设计

• 开启扇的开启面积：取消了原规范对开启扇最大面积的规定，开启扇设置根据使用要求由建筑设计确定。

• 控制反射玻璃的反射比：规定了玻璃的反射比不大于0.3，以减少光反射干扰。

• 安全玻璃的使用：详细规定了不同类型幕墙中安全玻璃的使用要求，包括支承幕墙、全玻幕墙和点支承幕墙等。

五、结构设计的基本规定

• 规定了结构设计的一般要求、材料力学性能、荷载和地震作用、作用效应组合以及连接设计等方面的内容。

六、各类幕墙的结构设计

• 详细介绍了框支承玻璃幕墙、全玻幕墙和点支承玻璃幕墙的结构设计要求和计算方法。

七、加工制作、安装施工、工程验收、保养和维修

• 规定了玻璃幕墙的加工制作、安装施工、工程验收以及保养和维修等方面的要求和步骤。

八、附录

• 提供了耐候钢强度设计值、钢结构连接强度设计值、预埋件设计等相关数据和信息。

综上所述，JGJ102-2003《玻璃幕墙工程技术规范》是一部全面、详细的行业标准，涵盖了玻璃幕墙的设计、材料、施工、验收、保养和维修等各个方面，为玻璃幕墙工程的设计、施工和管理提供了有力的技术支撑。
