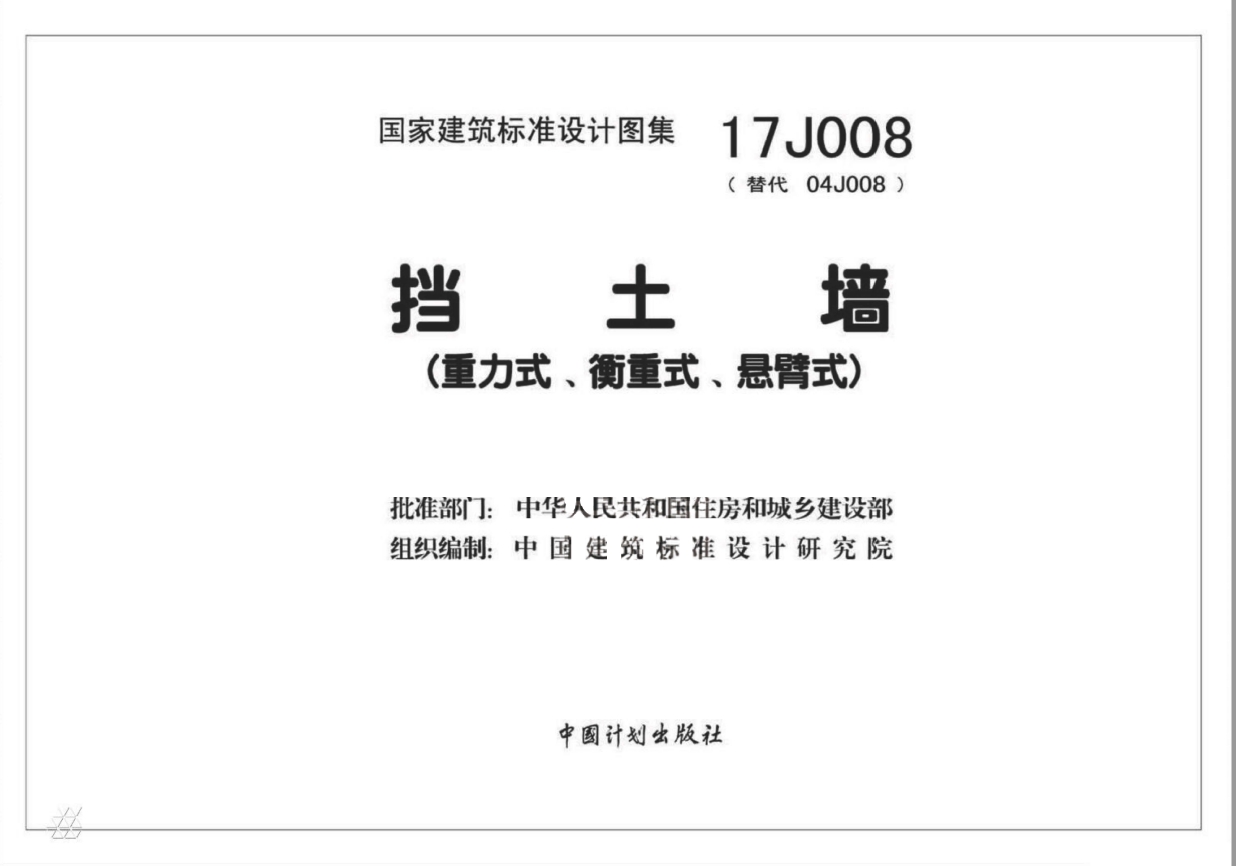

17J008挡土墙（重力式、衡重式、悬臂式）主要包含以下内容：

一、图集概述

• 修编背景：该图集是对04J008《挡土墙（重力式、衡重式、悬臂式）》的修编，旨在提供更符合当前工程需求和技术发展的挡土墙设计指导。

• 适用范围：适用于抗震设防烈度为6度~8度地区的一般岩土地基的建筑物、构筑物场地和道路（包括城市道路）路基的边坡支挡。

• 挡土墙类型：图集中挡土墙型式包括重力式、衡重式、悬臂式共三大类10种，这些类型适应于不同的工程需求和地质条件。

二、挡土墙类型详解

1. 重力式挡土墙

• 特点：利用自身的重力来抵抗土压力的结构，墙体厚实，以混凝土、砖石等材料制成。

• 设计要点：设计高度和宽度都比较大，能承受较大的土压力。需考虑土壤类型、土压力大小、墙体材料、水文地质条件以及基础承载力等因素。

2. 衡重式挡土墙

• 特点：底部较重，上部较轻，墙体呈阶梯状，通过平衡配重来抵抗土压力，降低了材料使用量，减少了工程成本。

• 适用场景：适用于土压力不是特别大的情况，需综合考虑地质和环境因素。

3. 悬臂式挡土墙

• 特点：由钢筋混凝土或预应力混凝土制成，墙体由一个固定在地下的主臂和一个悬出部分组成，呈倒“T”形，由立壁和墙底板组成，有三个悬臂。

• 优势：适应多种不同形状的地面，提供灵活的设计选项，施工时对地面的扰动小，适合空间限制较大或需要将墙体设计成曲线形状的场合。

三、材料选择

• 图集中挡土墙的材料分为砂浆砌筑片石、毛石混凝土和钢筋混凝土三种，具体选择需根据工程需求和地质条件确定。

四、荷载分级

• 图集将荷载分为qk=10~20kPa、30kPa两级，供设计人员在选择挡土墙类型和尺寸时参考。

五、应用领域

• 该图集在多个领域有着广泛的应用，包括一般岩土地基建筑物、构筑物场地、城市道路路基边坡支挡、公路和铁路路基边坡支挡、水工挡土墙、不良地质地段以及高填方地段和水流冲刷严重地段的边坡治理与修复等。

六、使用对象

• 图集可供设计、施工、监理等人员使用，为他们提供了详尽的设计参考和技术细节，确保挡土墙的设计和施工符合相关标准和规范。

综上所述，17J008挡土墙（重力式、衡重式、悬臂式）图集是一份全面、详尽的挡土墙设计指导资料，为工程师和设计师提供了宝贵的参考和支持。
