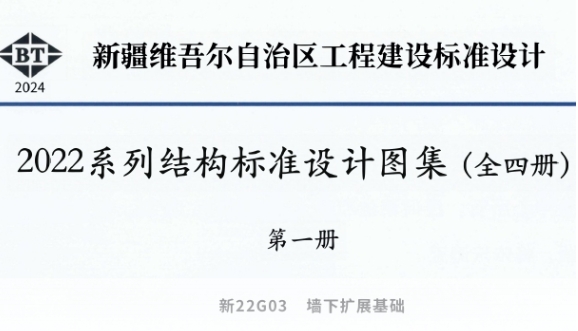

新22G03墙下扩展基础是基于原新12G03《墙下扩展基础》图集进行编制的新版本，以下是对其的详细介绍：

一、编制依据

新22G03墙下扩展基础图集的编制主要依据了以下标准规范：

• 《工程结构通用规范》

• 《建筑与市政工程抗震通用规范》

• 《建筑与市政地基基础通用规范》

• 《砌体结构通用规范》

• 《混凝土结构通用规范》

• 《民用建筑通用规范》

• 《砌体结构设计规范》

• 《建筑地基基础设计规范》

• 《建筑结构荷载规范》

• 《混凝土结构设计规范》（2015年版）

• 《建筑抗震设计规范》（2016年版）

• 《工业建筑防腐蚀设计标准》

• 《建筑结构制图标准》

• 《混凝土结构耐久性设计标准》

以及新疆维吾尔自治区住房和城乡建设厅、新疆维吾尔自治区市场监督管理局发布的相关公告和文件。

二、适用范围

新22G03墙下扩展基础图集主要适用于以下情况：

• 抗震设防烈度为6度~9度区的砌体墙下扩展基础（含无筋扩展基础及钢筋混凝土扩展基础）。

• 本图集不适用有地下水的工程。

其中，无筋扩展基础是指由砖、平毛石、混凝土或毛石混凝土材料组成的，且不需要配置钢筋的墙下条形基础。无筋扩展基础包括砖基础、平毛石基础、毛石（素）混凝土基础。钢筋混凝土扩展基础则是指墙下现浇钢筋混凝土条形基础。

三、基础设计

• 本图集基础设计计算按现行国家标准《建筑地基基础设计规范》GB 50007进行，其稳定和变形应由设计人复核确定。

• 基础设计工作年限不应低于上部主体结构的设计工作年限。本图集基础设计工作年限为50年，安全等级为二级，重要性系数1.0。

四、内容说明

• 本图集包括有毛石（素）混凝土基础、平毛石基础、砖基础及此三种基础下的钢筋混凝土扩展基础。

• 在使用过程中，当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

总的来说，新22G03墙下扩展基础图集为抗震设防烈度为6度~9度区的砌体墙下扩展基础提供了详细的构造要求和说明，是设计和施工人员的重要参考依据。
