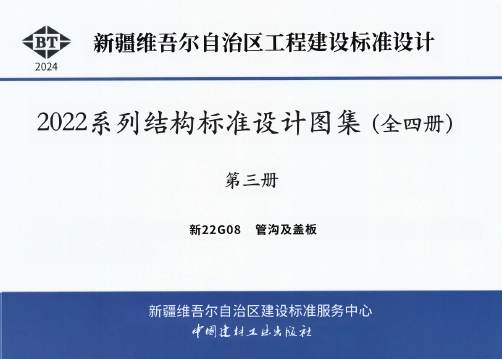

新22G08管沟及盖板图集是用于指导管沟及盖板设计和施工的重要技术文件。以下是对新22G08管沟及盖板图集的详细介绍：

一、编制依据与适用范围

新22G08管沟及盖板图集是根据国家现行的相关标准规范进行编制的，其编制依据包括但不限于《建筑与市政工程防水通用规范》、《建筑结构荷载规范》等。该图集适用于一般民用建筑工程、建筑小区等室内、外管沟设计，但不适用于大型供热工程及穿越城市主干道和铁路线路的工程。对于有特殊要求的室外管沟，需另行设计。此外，该图集还明确了管沟结构的安全等级、设计工作年限、适用地下水位范围等具体参数。

二、管沟及盖板类型与构造

新22G08图集中包含了多种类型的管沟及盖板，以满足不同场景下的使用需求。这些类型包括但不限于：

1. 按材质分类：钢筋混凝土管沟、砖壁管沟、素混凝土壁管沟等。

2. 按功能分类：有地下水管沟、无地下水管沟等。

3. 按盖板形式分类：平板盖板、格栅盖板等。

在构造方面，图集详细规定了管沟及盖板的尺寸、钢筋配置、混凝土浇筑等要求，以确保结构的稳定性和耐久性。

三、施工要点与注意事项

1. 施工准备：在施工前，应仔细研究图集，了解管沟及盖板的构造要求，并做好施工准备工作。

2. 模板安装：模板安装应牢固、平整，确保混凝土浇筑过程中不发生变形或位移。

3. 钢筋绑扎：钢筋绑扎应符合设计和规范要求，接头位置应相互错开，以确保结构的整体性和抗震性能。

4. 混凝土浇筑：混凝土浇筑应连续、均匀，振捣应密实，避免出现空洞或裂缝。

5. 养护与保护：混凝土浇筑完毕后，应及时进行养护和保护，确保混凝土达到设计强度。

四、其他注意事项

1. 在使用本图集时，设计人员应充分了解其内容和适用范围，以确保设计的准确性和安全性。

2. 施工人员应严格按照图集要求进行施工，确保工程质量和安全。

3. 当依据的标准规范进行修订或有新的标准规范出版实施时，应及时关注并更新图集内容。

综上所述，新22G08管沟及盖板图集为管沟及盖板的设计和施工提供了详细的技术指导和要求。在使用时，应严格遵守相关规定和注意事项，以确保工程质量和安全。
