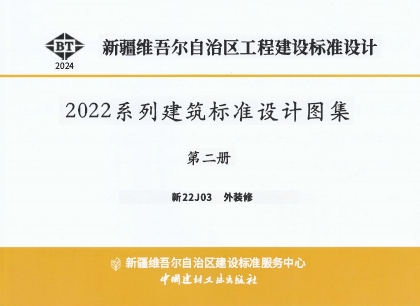

“新22J03 外装修”是新疆维吾尔自治区针对建筑外装修工程所制定的标准设计图集，以下是对其的详细解读：

一、编制背景与目的

“新22J03 外装修”图集是在新12J03《外装修》图集的基础上，依据现行国家标准、规范及新疆地方标准进一步优化、改进，并补充完善了新型外墙装饰材料、系统、构造做法以适应行业建设发展的变化。其目的在于更好地指导新疆地区新建、改建、扩建的民用建筑工程与一般工业建筑的外墙装修设计及施工，确保外装修工程的质量和安全。

二、主要内容与特点

1. 主要内容：

• 图集包括女儿墙及檐口、外墙、平台栏杆栏板、门窗套及防护栏、空调室外机置放、遮阳、雨篷、门头、罩、面装饰线脚、台阶、勒脚、散水、窗井、装饰花格等多个构造通用详图，供设计人员选用。

• 为适应工程设计时的不同需要，图集在编制时尽量做到同一内容编制若干种不同形式、若干种不同材料的构造详图，便于设计人员选用。

2. 特点：

• 全面性：图集涵盖了建筑外装修的多个方面，从女儿墙及檐口到装饰花格等，内容全面且详细。

• 多样性：图集提供了多种不同形式、不同材料的构造详图，满足了不同设计需求。

• 实用性：图集的内容注重实用性，为设计和施工人员提供了详细的技术指导和参考。

• 规范性：图集遵循了现行国家标准、规范及新疆地方标准，确保了设计的规范性和标准化。

三、应用范围与要求

1. 应用范围：

• 图集适用于新疆维吾尔自治区抗震设防烈度小于或等于8度地区的新建、改建、扩建的民用建筑工程与一般工业建筑的外墙装修设计及施工。

2. 应用要求：

• 在使用图集时，应确保所设计的外装修工程符合新疆地区的气候、地质等自然条件。

• 严格按照图集中的规范和技术要求进行设计和施工，确保外装修工程的质量和安全。

• 对于涉及安全与稳定的部件等，应在个体设计中与结构专业紧密结合，通过进行安全稳定计算后，确定构造具体尺寸。

四、获取途径与使用建议

1. 获取途径：

• 可以通过新疆维吾尔自治区住房和城乡建设厅官方网站、新疆维吾尔自治区建设标准服务中心等官方渠道获取该图集。

2. 使用建议：

• 在使用图集前，应仔细阅读并理解其中的内容和技术要求。

• 结合实际工程情况，合理选择图集中的设计方案和构造做法。

• 在设计和施工过程中，如有疑问或需要进一步的技术支持，可以咨询相关专家或单位。

综上所述，“新22J03 外装修”图集是新疆维吾尔自治区针对建筑外装修工程所制定的标准设计图集，具有全面性、多样性、实用性和规范性等特点。在使用时应遵循相关规范和技术要求，确保外装修工程的质量和安全。
