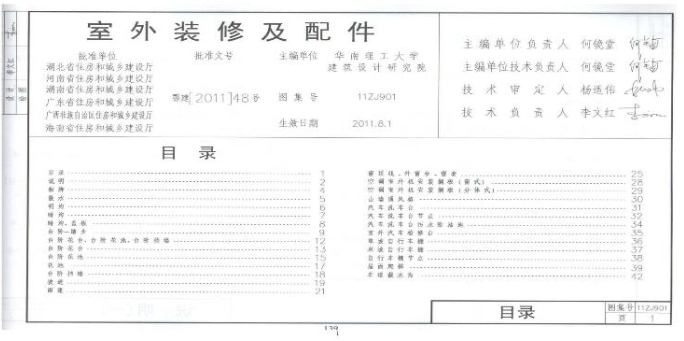

11ZJ901《室外装修及配件》地方规范图集主要包含以下内容：

一、适用范围

该图集适用于一般新建、改建、扩建的各类民用建筑和工业辅助建筑的外装修构造。

二、编制内容

图集内容分为两大部分：

1. 建筑的外墙构造做法：

• 包括勒脚、散水、明沟、雨篷等外墙基础构造。

• 窗套、空调室外机安装搁板等外墙装饰及功能构件。

• 山墙通风格、屋面爬梯等特殊外墙构造。

2. 室外构件详图：

• 提供汽车洗车台、汽车检修台等室外交通设施的详细构造图。

• 自行车棚等室外休闲设施的构造图及节点详图。

三、设计依据与材料选用

1. 设计依据：图集依据GB50352-2005《民用建筑设计通则》、GB50025-2004《湿陷性黄土地区建筑规范》等相关国家标准和规范进行编制。

2. 材料选用：

• 钢材：选用HPB235、HRB335级钢筋，符合现行材料标准。

• 水泥：强度等级不低于32.5。

• 混凝土：制筋混凝土为C25，素混凝土为C15。

• 水泥砂浆：强度等级不低于M5。

• 砖：非黏土砖的强度等级不低于MU10。

• 木材：尽量选用一般品，优质硬木或须红校，含水率≤15%。

• 石材：不应使用风化石，确保石材质量。

• 金属制品：选用Q235装钢，符合相关标准。

四、构造要求与施工注意事项

1. 构造要求：

• 物体在选用时，应根据国家有关要求及地方规范，选用不破坏耕地、环保的产品。

• 设计人可根据具体情况选用混凝土物块、非黏土烧结实心砖、各类蒸压实心砖等。

• 不锈钢材应符合国家有关标准，钢和不锈钢之间的焊接采用不锈钢焊条。

• 焊接及焊接材料应符合《建筑钢结构焊接规程》JGJ81-91的有关技术规定。

2. 施工注意事项：

• 基础设计埋深由设计人定，但不能小于土壤冰冻深度且不少于500mm。

• 在墙面、楼地面、顶棚上固定各种设备、系统支架、门窗建筑配件以及建筑装修的固定件时，应采用钢制膨胀螺栓、塑料胀管、射钉等安装构件。

• 使用本图集时，如考虑当地材料、施工习惯做法，对图集内容作适当调整时，单项工程设计需另作说明。

综上所述，11ZJ901《室外装修及配件》地方规范图集为室外装修设计提供了全面的指导和参考，涵盖了外墙构造做法、室外构件详图、设计依据与材料选用以及构造要求与施工注意事项等多个方面。
