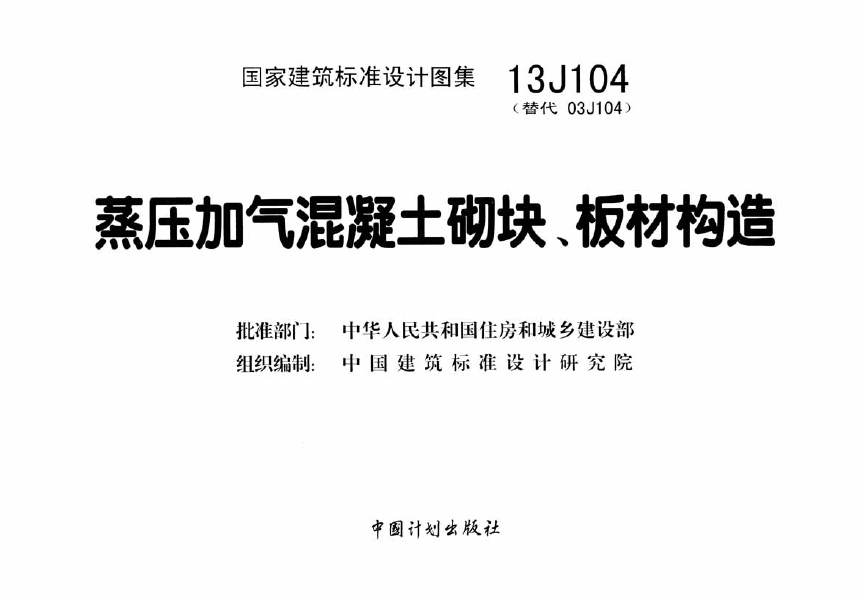

13J104《蒸压加气混凝土砌块、板材构造》主要包含以下内容：

一、适用范围与编制背景

• 该图集适用于非抗震和抗震设防烈度为6、7、8度地区的蒸压加气混凝土砌块作为承重墙、非承重内外墙，以及蒸压加气混凝土板材作为非承重内外墙的新建、改建和扩建的民用、工业建筑工程。

• 图集由北京市建筑设计研究院与中国建筑标准设计研究院联合编制，吸纳了国内外学者的科研成果和工程实践经验，经过多次修改形成终稿。

二、主要内容

1. 蒸压加气混凝土砌块构造

• 砌块填充墙的结构说明、允许计算高度等基本信息。

• 砌块与主体结构的连接构造，包括刚性连接和柔性连接，并提供了详细的构造详图。

• 砌块墙的构造柱、水平系梁的设置及做法，以及砌块墙的拉结构造和门洞口做法。

2. 蒸压加气混凝土板材构造

• 板材的结构说明，包括外墙板、内墙板的配筋选用表等。

• 外墙板洞口加强扁钢、角钢的选用表，以及外墙竖板、横板的连接构造详图。

• 内墙板材的连接构造详图，包括板材内墙板端连接、弹性L型铁件连接等。

3. 屋面构造与围护结构节能设计

• 提供了蒸压加气混凝土砌块和板材在屋面构造中的应用和做法。

• 围绕围护结构节能设计，提供了相关的数据和做法以满足节能要求。

4. 配套材料及工程做法表

• 列出了常用的配套材料及其技术指标，为工程做法提供了参考。

5. 热工性能指标及选用表

• 提供了适用于不同气候区、不同容重和厚度组合的单一材料墙体和加气混凝土砌块、板材与高效保温材料复合的墙体热工性能选用表。

• 这些表格有助于设计师根据具体的气候条件和建筑需求选择合适的材料和构造方式。

三、编制特点与指导意义

• 图集内容全面且详细，各部分说明论述充分，为建筑专业及结构专业人员提供了可靠的技术支撑。

• 编入了节能、隔声等方面的相关数据，便于查找和选用，具有较强的指导性和实用性。

• 图集中的构造详图和选用表等实用工具，有助于设计师和施工人员在实际工作中快速准确地做出决策。

综上所述，13J104《蒸压加气混凝土砌块、板材构造》是一份全面且详细的图集，涵盖了蒸压加气混凝土砌块和板材在建筑工程中的各种应用情况和构造要求，为设计和施工提供了有力的支持和指导。
