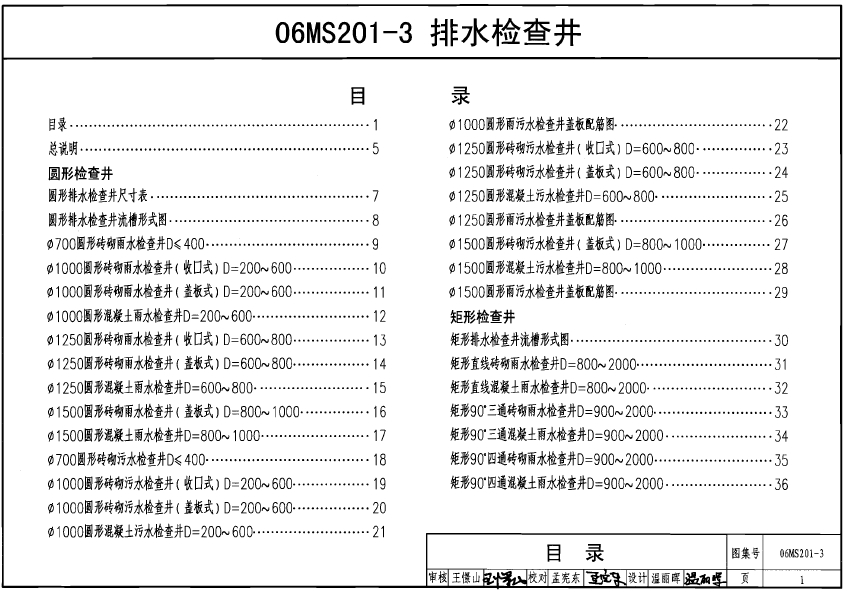

06MS201-3（排水检查井）主要包含以下内容：

一、图集概述

06MS201-3是《市政排水管道工程及附属设施》图集中的一部分，专注于排水检查井的详细设计和构造。该图集由权威机构编制，旨在为设计师、施工人员和监理人员提供全面的指导和参考，确保排水检查井的构造符合相关标准和规范。

二、检查井类型与规格

图集中包含了多种类型的排水检查井，主要包括：

1. 圆形检查井：包括收口式和盖板式两种类型，适用于不同的使用场景和需求。

2. 矩形检查井：包括直线、三通和四通等多种规格，可根据管道布局和检查需求进行选择。

3. 扇形检查井：提供90°、120°、135°、150°等多种角度的选择，以适应不同的管道转角和布局。

三、构造详图与节点图

图集中包含了大量的构造详图和节点图，详细展示了排水检查井的各部分构造和连接方式。这些图纸包括：

1. 井室构造图：展示了井室的形状、尺寸、壁厚等详细参数。

2. 井筒构造图：详细展示了井筒的材质、连接方式、壁厚等关键信息。

3. 井盖与井座构造图：提供了井盖与井座的详细尺寸、材质和连接方式等。

4. 流槽与踏步构造图：展示了流槽的形状、尺寸和踏步的布置方式等。

四、其他相关信息

除了上述主要内容外，图集还可能包含以下相关信息：

1. 材料选用表：列出了检查井各部分所需的材料及其规格、性能要求等。

2. 施工注意事项：提供了施工过程中的关键步骤、质量控制要点和安全注意事项等。

3. 图集说明与总说明：对图集的编制背景、适用范围、编制依据等进行了详细说明，并提供了相关的技术标准和规范引用。

五、编制特点与指导意义

1. 内容全面且详细：图集涵盖了排水检查井的各种类型、规格、尺寸、材质、构造和连接方式等详细信息，为设计和施工提供了全面的指导和参考。

2. 实用性强：图集中的构造详图和节点图等实用工具，有助于设计师和施工人员快速准确地理解和执行设计图纸，提高工作效率。

3. 指导性强：图集提供了丰富的设计参数和构造方式，有助于设计师根据实际需求选择合适的检查井类型，并确保其符合相关标准和规范。同时，施工注意事项的提供也有助于确保施工过程的顺利进行和工程质量的有效控制。

综上所述，06MS201-3（排水检查井）是一份全面且详细的图集，涵盖了排水检查井在市政排水管道工程中的各种应用情况和构造要求，为设计和施工提供了有力的支持和指导。
