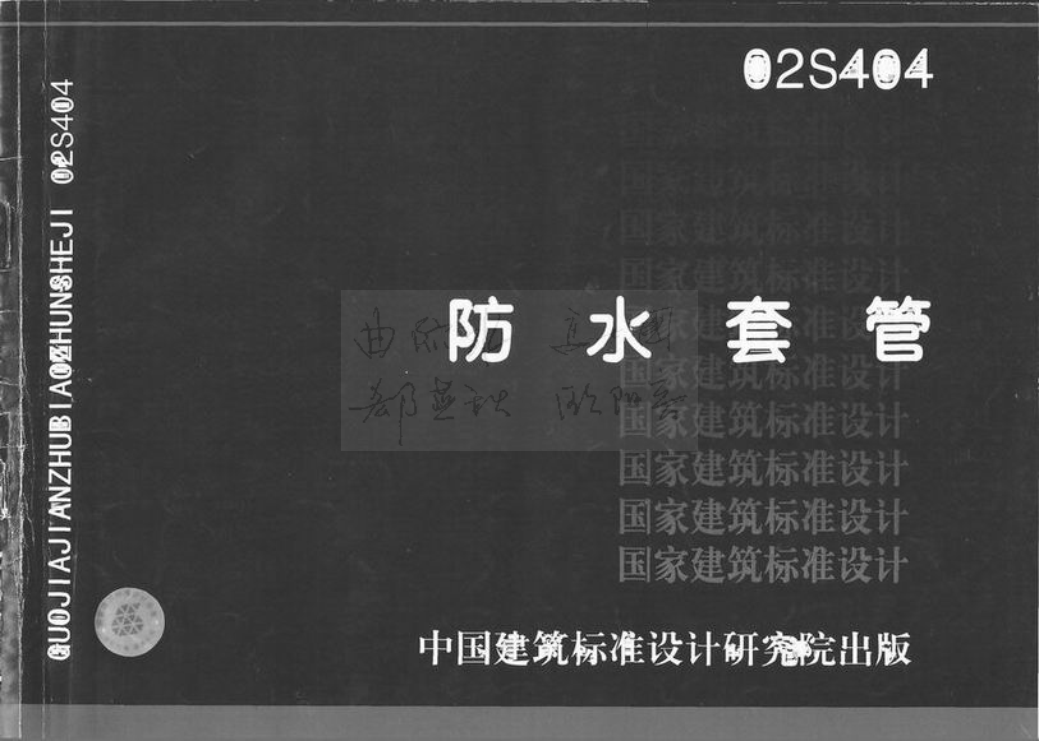

02S404防水套管图集主要包含以下内容：

一、基本概念与分类

• 基本概念：图集首先介绍了防水套管的基本概念，即它是一种用于保护管道穿越墙体或其他结构的设备，旨在有效防止水分渗透，确保建筑物的防水性能。

• 分类：防水套管主要分为刚性防水套管和柔性防水套管两种。刚性防水套管主要用于保护钢管等金属管道，而柔性防水套管则更多地用于保护建筑物的外墙等结构，以适应可能的振动和伸缩变形。

二、设计与制作

• 结构图与实物图：图集中包含了刚性防水套管和柔性防水套管的结构图、实物图，以及详细的规格尺寸表。这些图表为设计和制作防水套管提供了直观的参考。

• 制作方法：图集还详细阐述了防水套管的设计和制作方法，包括材料选择、加工工艺、组装步骤等，以确保防水套管的质量和性能。

三、安装与使用

• 安装方法：图集中包含了防水套管的安装方法，包括安装位置的选择、安装步骤、固定方式等。这些内容为施工人员提供了明确的指导，以确保防水套管能够正确、牢固地安装在墙体或结构中。

• 使用注意事项：图集还提醒了使用防水套管时需要注意的事项，如避免在沉降缝、伸缩缝或两个较近距离的构（建）筑物处安装防水套管，以及特殊需要时必须经由结构工程师设计选用等。

四、维护与保养

• 维护保养知识：图集中还包含了防水套管的维护和保养知识，包括定期检查、清洁、维修等。这些内容为延长防水套管的使用寿命提供了重要的保障。

五、其他相关信息

• 适用范围：02S404防水套管图集适用于民用、一般工业、市政给水排水工程构（建）筑物。

• 选型与加工：在防水套管的选型或加工时，应满足管路设计工况及安装的要求。必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

综上所述，02S404防水套管图集是一份详细且全面的图纸集，涵盖了防水套管的基本概念、分类、设计与制作、安装与使用、维护与保养等多个方面。它为防水套管的设计、施工、使用和维护提供了有力的支持和指导。
