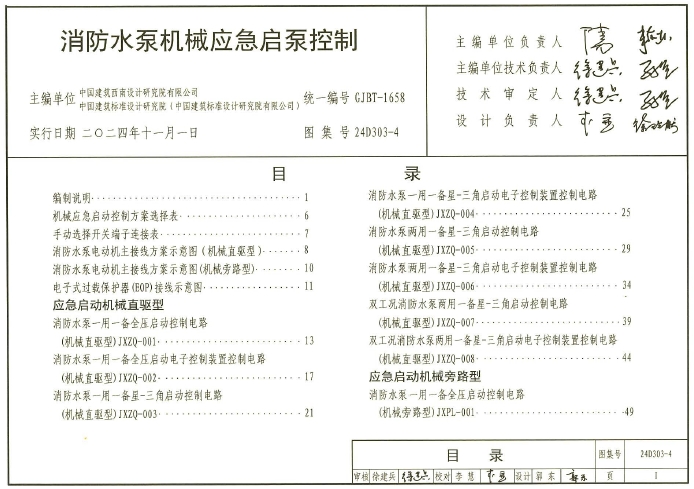

24D303-4《消防水泵机械应急启泵控制》图集是一份重要的技术文件，以下是对其的详细介绍：

一、编制背景与依据

该图集是基于国家标准《消防给水及消火栓系统技术规范》GB 50974-2014和工程建设全文强制性工程建设规范《消防设施通用规范》GB 55036-2022的相关条款进行编制的。这些条款对消防水泵机械应急启泵的控制有强制性要求，确保了图集内容的科学性和权威性。

二、适用范围

该图集适用于民用与工业建筑内3/N/PE AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。它涵盖了消防水泵电动机一用一备全压启动、一用一备星-三角降压启动、两用一备星-三角降压启动等三种常用启动类型的机械应急启动控制。

三、主要内容与特点

1. 启动类型与控制方式：

• 图集提供了三种常用启动类型的机械应急启动控制，包括一用一备全压启动、一用一备星-三角降压启动和两用一备星-三角降压启动。

• 机械应急启泵分为机械直驱型和机械旁路型两种。机械直驱型由机械应急操作手柄手动机械闭合消防水泵电动机主回路接触器，完成机械应急启动；机械旁路型则在主回路之外设置一套旁路的开关装置（推荐采用断路器），由机械应急操作手柄手动机械闭合该开关装置，完成机械应急启动。

2. 性能要求：

• 图集编制了控制柜相关方面的性能要求，包括控制柜、断路器、过载保护器（EOP）、电子控制装置（ECU）、机械应急启泵控制、CPS、控制电路等性能要求。

• 图集还包含了现场应急操作要求和紧急停机控制、断电维护操作要求等。

3. 堵转保护方案：

• 图集依据工程建设全文强制性工程建设规范《建筑电气与智能化通用规范》GB 55024-2022，首次在国标图集中介绍了采用过载保护器（EOP）解决堵转保护的方案。

• 堵转保护需要满足GB/T21208-2007《低压开关设备和控制设备 固定式消防泵驱动器的控制器》的相关规定。

4. 控制电路图：

• 图集共设计了13种类型的控制电路图，涵盖了不同的启动类型和控制方式。

• 这些电路图可以为设计、施工和运维人员提供直观的技术指导和支持。

四、使用注意事项

1. 在使用图集时，应确保其与现行工程建设标准相符，并注意对图集相关内容进行复核后选用。

2. 当依据的标准规范进行修订或有新的标准规范出版实施时，图集中与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。

3. 在实际应用中，应根据具体项目的需求和条件选择合适的启动类型和控制方式，并确保设备的性能和安全性符合要求。

综上所述，24D303-4《消防水泵机械应急启泵控制》图集是一份重要的技术文件，它对于指导消防水泵机械应急启泵的设计、施工和运维具有重要意义。
