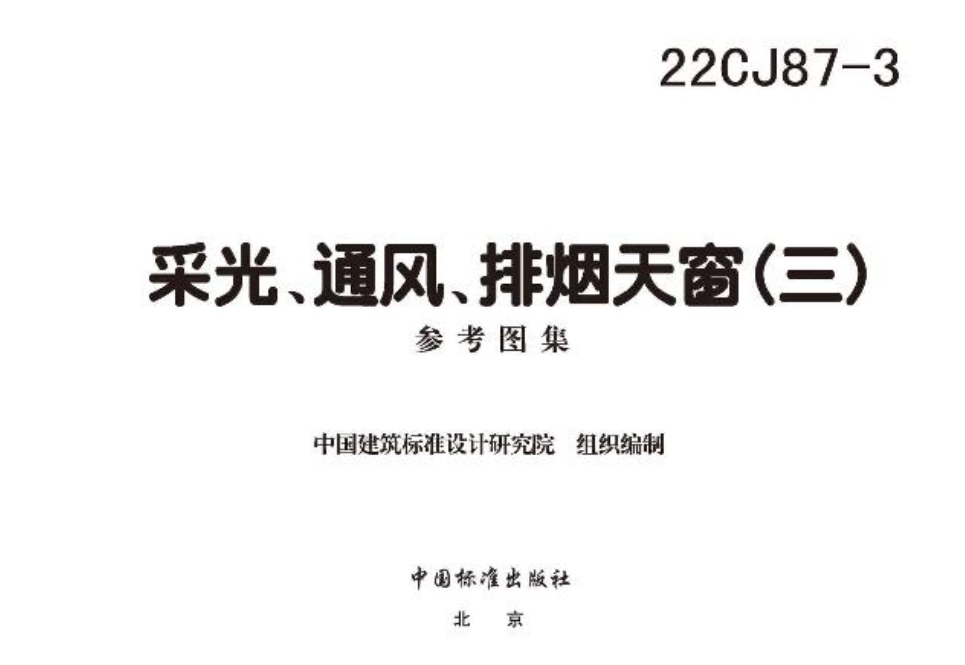

22CJ87-3采光、通风、排烟天窗（三）是一本专业介绍各类通风、排烟、采光设备的图集，以下是对其的详细介绍：

一、编制背景与发布

• 该图集由中国建筑标准设计研究院（原中国建筑标注设计研究院有限公司）于2022年9月1日正式出版发行。

• 图集统一编号为GJCT-287，为建筑领域的专业设计人员提供了重要的参考依据。

二、主要内容与结构

• 图集内容涵盖了采光天窗、通风天窗、排烟天窗、采光通风天窗、通风排烟天窗、电动排烟天窗、消防排烟天窗等各类通风、排烟、采光设备。

• 图集主要分为六大产品板块，包括三角型天窗、圆拱型天窗、一字型天窗、上升平移型天窗、侧开型天窗以及智能可调电动遮阳百叶窗。

• 每个板块都包含了详细的选用表、平面图、立面图、剖面图、节点图等，为设计人员提供了全面的技术支持。

三、产品板块详解

1. 三角型天窗：

• 全称为三角型电动采光排烟天窗，外形呈三角形。

• 是建筑屋顶通风领域中较为常用的一类设备，主要有高三角型天窗和微坡三角型天窗两种做法。

2. 圆拱型天窗：

• 即圆拱型电动采光消防排烟天窗，外形为拱形圆弧状。

• 冬季不易积雪、夏季不易积水，洞口尺寸大，安装布置位置灵活。

• 在北方区域应用较多。

3. 一字型天窗：

• 即一字型电动采光排烟通风天窗，为一字形平开状设计。

• 窗扇完全开启时，排烟通风量可以达到峰值。

• 分为一字型单体式排烟天窗、一字型连体式排烟天窗、一字型单扇开启天窗、一字型双扇开启天窗。其中，双开电动采光排烟天窗与单开电动采光排烟天窗的窗扇关闭时用于采光，窗扇开启时用于消防排烟。

4. 上升平移型天窗：

• 分为平移滑动式天窗、行人通风排烟式天窗、三角型滑动式天窗、圆拱型滑动式天窗四类。

• 适用于对防水性、密封性以及抗风性要求比较高，同时要求有一定采光、通风、排烟需求的建筑屋顶上。

5. 侧开型天窗：

• 即侧开窗型电动节能采光排烟天窗。

• 主要适用范围包括工业建筑、民用建筑，也可以用于建筑外墙有采光通风排烟需求的部位。

• 气密性为：正压1000Pa、负压1270Pa；水密性为700Pa；抗风压性能为：正压5000Pa、负压5000Pa。

6. 智能可调电动遮阳百叶窗：

• 主要由外框和调节百叶组合而成。

• 电动百叶按照传动方式可以分为链条式和铰链式。

• 适用于安装在高铁候车室、会展中心、飞机候机楼等大型场馆天窗下方，以起到遮阳的效果。

四、使用注意事项

• 在使用图集时，应确保其与现行工程建设标准相符。

• 对图集相关内容进行复核后选用，以确保设计的准确性和安全性。

• 在施工过程中，应严格按照图集提供的施工要点及质量控制要求进行施工，确保工程质量。

五、获取方式

• 该图集可以通过中国建筑标准设计研究院的官方网站或相关建筑设计类书店进行购买。

综上所述，22CJ87-3采光、通风、排烟天窗（三）图集是一份具有指导意义的技术文件，适用于多种建筑场景，并提供了详细的构造做法和施工要点。设计人员和施工人员应充分利用这份图集，确保天窗系统的设计和施工质量。
