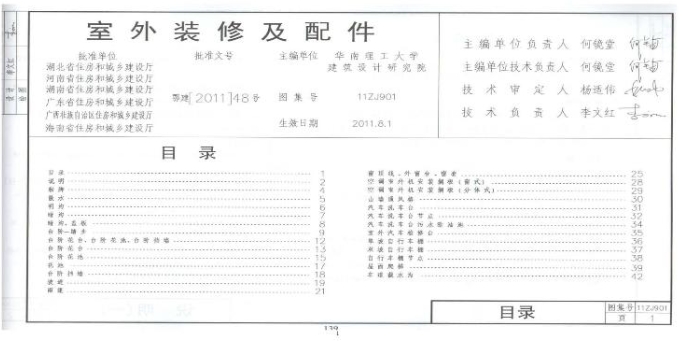

11ZJ901室外装修及配件地方规范图集是华南理工大学建筑设计研究院主编的一项标准图集，其实施日期为2011年8月1日。以下是对该图集的详细介绍：

一、适用范围

该图集适用于一般新建、改建、扩建的各类民用建筑和工业辅助建筑的室外装修构造，包括外墙构造做法和室外构件详图两部分。

二、主要内容

1. 外墙构造做法：

• 勒脚、散水、明沟等外墙基础部分的构造做法。

• 雨蓬、窗台板、空调室外机安装板等外墙附属构件的构造做法。

• 山墙通风孔、屋面爬梯等外墙特殊部位的构造做法。

2. 室外构件详图：

• 汽车洗车台、汽车检修台等汽车相关设施的构造详图。

• 自行车棚、室外座椅等休闲设施的构造详图。

• 其他室外构件如围墙、栅栏等的构造详图。

三、设计依据

该图集的设计依据主要包括以下标准：

• GB50352-2005《民用建筑设计通则》

• GB50025-2004《湿陷性黄土地区建筑规范》

• GB50202-2002《建筑地基基础工程施工质量验收规范》

• GB50203-2002《砌体工程施工质量验收规范》

四、材料要求

图集中对材料的选用提出了明确要求，以确保装修质量和安全性。例如：

• 钢材应为HPB235、HRB335级钢筋。

• 水泥的强度等级不低于32.5。

• 钢筋混凝土为C25，素混凝土为C15。

• 水泥砂浆的强度等级不低于M5。

• 砖（非黏土砖）的强度等级不低于MU10。

• 木材应选用一般品，采用优质硬木或红松，含水率≤15%。

• 石材不应采用风化石。

• 金属制品选用Q235型钢。

五、施工要求

图集中还包含了对施工过程的详细要求，以确保装修质量和安全性的实现。例如：

• 焊接及焊接材料应符合相关技术规定，焊缝应满焊并保持焊缝质量，不得有裂缝、过烧现象。

• 各金属构件表面应光滑、平直、无毛刺，安装后不应有歪斜、扭曲、变形等缺陷。

• 制板制作的装饰件应保持角度整齐，切割部位须锉平磨光，不留切割痕迹和毛刺。

• 基础设计埋深由设计人定，但不能小于土壤冰冻深度且不少于500mm，应选用非黏土烧结砖或混凝土，不得使用轻集料混凝土物块及空心砌块。

六、使用说明

在使用该图集时，设计人员应根据当地材料、施工习惯做法对图集内容作适当调整。同时，图中凡涉及结构专业问题均须由结构设计人进行核算后方可实施，以确保安全。

综上所述，11ZJ901室外装修及配件地方规范图集是一项全面、详细、实用的标准图集，适用于各类民用建筑和工业辅助建筑的室外装修构造。它的编制和实施对于提高室外装修质量和安全性具有重要意义。
