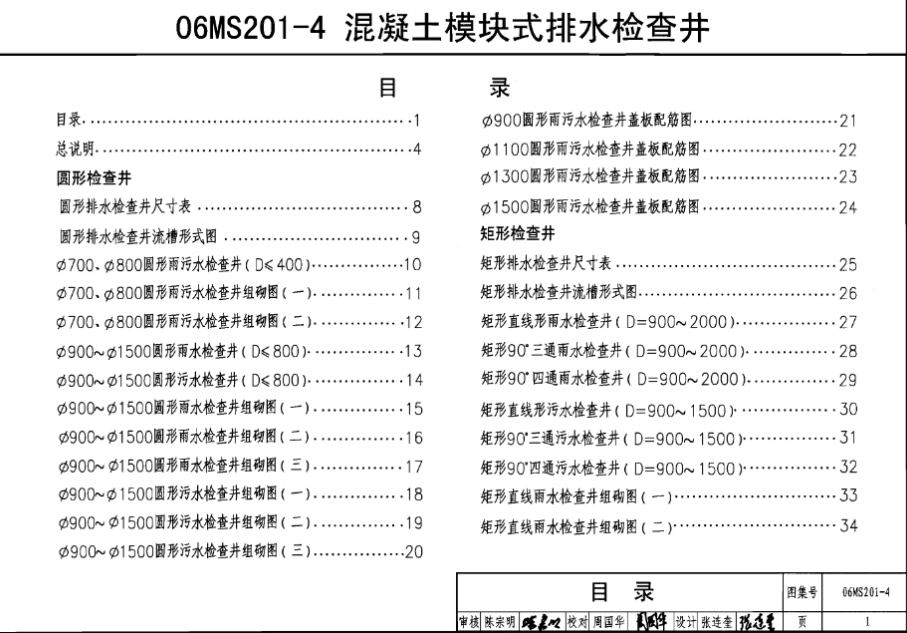

06MS201-4混凝土模块式排水检查井是市政排水系统中一种重要的设施，以下是对其的详细介绍：

一、概述

06MS201-4混凝土模块式排水检查井采用混凝土模块作为井室墙体的砌筑材料，替代了传统的粘土实心砖，有利于节约土地资源、保护自然环境。该检查井具有结构稳定、抗压强度高、耐腐蚀性强等特点，适用于新建、改建或扩建的城镇、工业企业及居住区的室外排水工程。

二、构造与特点

1. 模块结构：混凝土模块式排水检查井的井室墙体由多个混凝土模块组合而成。这些模块具有相互链锁的凹凸槽型结构，组合时形成一个整体，提高了墙体的抗剪能力和整体强度。

2. 抗渗漏性能：模块内设有横向环筋槽和竖向插筋灌浆孔，组合砌筑后形成纵向孔孔相贯、横向孔孔相通的网状立体结构。在网状孔内灌注混凝土后，墙体连成整体，进一步增强了抗渗漏能力。

3. 模块化设计：检查井的模块可根据具体工程需求进行定制，包括圆形、矩形等不同形状和规格的模块。这种模块化设计便于施工和安装，提高了工作效率。

4. 耐久性与防腐蚀性：混凝土模块具有良好的耐久性和防腐蚀性，能够适应各种恶劣的环境条件。同时，混凝土材料成本较低、原材料丰富，使得检查井的造价相对较低。

三、适用范围

06MS201-4混凝土模块式排水检查井适用于市政及工业与民用建筑室外无内压的圆形排水管道。其雨水管道管径范围为200~2000mm，污水管道管径范围为200~1500mm。检查井盖板以上设计覆土厚度在0.4~4.0m之间。此外，该检查井还适用于结构抗震设防烈度不大于8度（0.2g、0.30g）的地区。

四、施工与验收

1. 施工准备：在施工前，应准备好所需的混凝土模块、水泥砂浆等材料，并确保材料质量符合相关标准。同时，还需绘制施工图纸，确定检查井的位置、尺寸和形状等参数。

2. 模块安装：按照施工图纸的要求，将混凝土模块依次安装到位。在安装过程中，应确保模块之间的连接紧密、牢固，避免出现空隙或错位现象。同时，还需注意模块的排列顺序和方向，以确保检查井的整体结构稳定。

3. 混凝土灌注：在模块安装完成后，应在网状孔内灌注混凝土。灌注前，应清理孔内的杂物和积水，确保混凝土能够充分填充孔隙。灌注时，应使用专业的工具和设备进行振捣和压实，以提高混凝土的密实度和强度。

4. 验收检查：施工完成后，应进行验收检查。检查内容包括但不限于检查井的尺寸参数、结构稳定性、密封性能等方面。同时，还需对施工质量进行评估，确保检查井符合设计要求和相关标准。

五、维护与保养

为确保06MS201-4混凝土模块式排水检查井的正常使用和延长使用寿命，需定期进行维护和保养。具体内容包括清理井口杂物、检查井盖和井座的完好性、检查井室的渗漏情况等。如发现异常情况，应及时进行维修和处理。

综上所述，06MS201-4混凝土模块式排水检查井具有结构稳定、抗压强度高、耐腐蚀性强等特点，适用于各种市政排水工程。通过合理的施工和定期的维护保养，可以确保其稳定可靠地运行。
