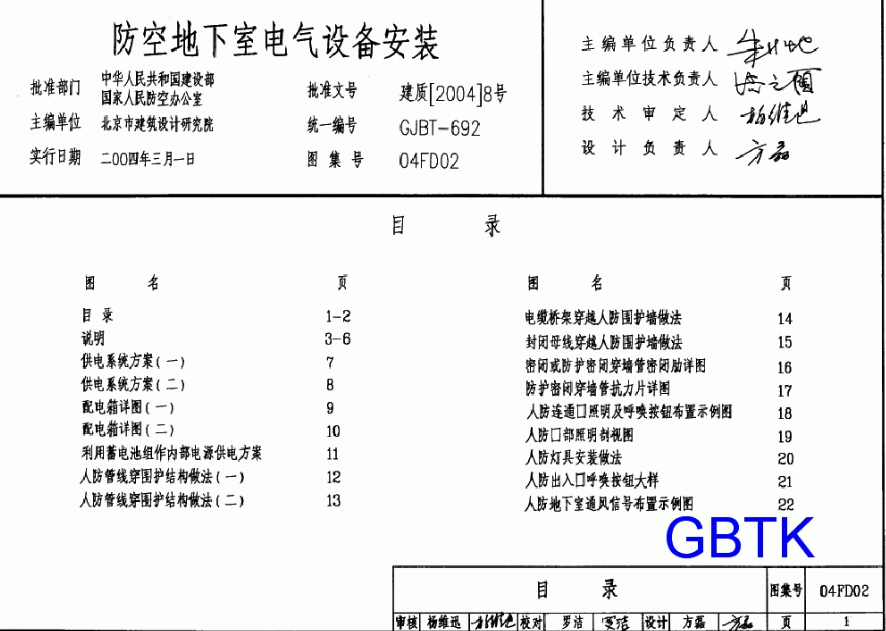

04FD02防空地下室电气设备安装图集是针对防空地下室电气系统安装所编撰的一套技术性图集。以下是对该图集的详细解析：

一、编制背景与目的

防空地下室作为一种特殊的建筑结构，其电气设备安装必须遵循特定的技术规范，以确保其在战争或灾难情况下的功能性与可靠性。因此，编制04FD02防空地下室电气设备安装图集的目的在于为设计和施工人员提供一套全面的技术指南，确保防空地下室电气设备的安装质量，并保障其在紧急情况下能够发挥作用。

二、主要内容与特点

1. 电力系统设计：

• 图集强调了电力系统设计的重要性，要求综合考虑防空地下室的使用功能、设备容量、供电可靠性和安全性等因素。

• 设计阶段需要计算各种电气负荷，并依据负荷的性质和重要性进行电力系统的分级设计，以保证主要用电设备的正常工作。

2. 电气设备布置：

• 图集涉及电气设备布置的原则，要求布置应考虑到使用方便、维护简单、安全可靠，并且要避免对主体结构的不利影响。

• 设备间应保证足够的操作空间，同时考虑到环境因素，如通风、照明和防潮等。

3. 供电方式：

• 防空地下室应采用双路电源供电，并设置应急发电机或UPS系统作为后备电源，以保障在主电源中断时的电力供应。

• 供电线路的布置应尽量简单，避免过长的供电线路和复杂的接线方式，减少故障点。

4. 保护装置：

• 图集对电力系统的保护装置进行了说明，要求防空地下室的电力系统需要配备断路器、熔断器、过载保护器等多种保护装置，以防止由于过载、短路、漏电等原因引起的电气故障。

• 保护装置的选用和设置应按照国家相关标准执行，确保系统的安全运行。

5. 配电箱和控制箱：

• 图集涵盖了配电箱和控制箱的安装要求，要求安装时要注意箱体的固定、接线端子的紧固、标识的明确等方面，确保箱体结构牢固、接线正确、标识清晰。

6. 电缆、电线的选择和敷设：

• 图集提供了电缆、电线的选择和敷设要求，要求选择要考虑其耐压、耐温、耐腐蚀以及敷设环境等因素，保证在特定环境下长期稳定工作。

7. 其他专项内容：

• 图集还涉及照明系统、防雷接地系统等其他专项内容，要求防空地下室的照明系统要满足正常照明和应急照明两方面的需求，同时应考虑节能和维护的便利性。

三、应用与影响

04FD02防空地下室电气设备安装图集是一套全面的技术指南，为设计和施工提供了科学的依据和操作性的指导。从事防空地下室电气安装工作的相关人员应深入研究图集中的技术要求，并根据实际情况灵活运用，以确保防空地下室电气设备的安装质量。该图集的发布和实施对于提高防空地下室电气设备的安装水平、保障其在紧急情况下能够发挥作用具有重要意义。

综上所述，04FD02防空地下室电气设备安装图集是防空地下室电气系统安装的重要技术文件，其编制背景明确、内容全面且特点突出。它的发布和实施对于提高防空地下室电气设备的安装质量和保障其在紧急情况下的功能性与可靠性具有积极作用。
