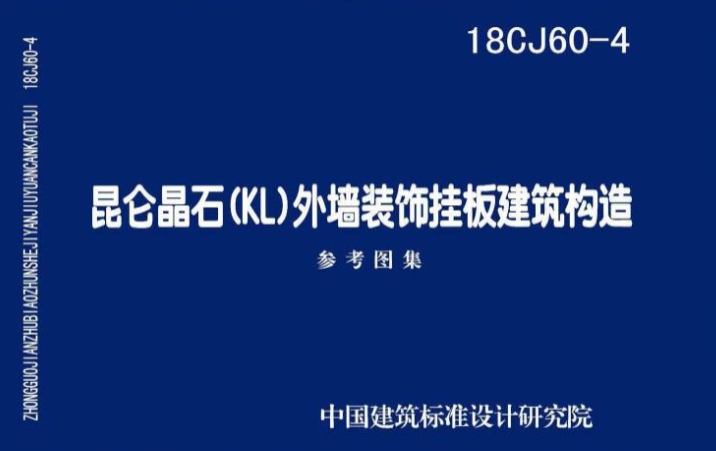

《18CJ60-4昆仑晶石（KL）外墙装饰挂板建筑构造》是国家建筑标准设计图集，以下是对其的详细介绍：

一、主编单位与背景

• 主编单位：中国建筑标准设计研究院有限公司、青海西旺高新材料有限公司。

• 背景：该图集以青海西旺高新材料有限公司的昆仑晶石外墙装饰挂板在建筑工程中的应用技术为依据编制。

二、图集内容

图集内容主要包括产品说明及点支撑式KL板幕墙、压板式KL板幕墙、嵌入式KL板幕墙、插接式KL板幕墙系统介绍与构造做法。图集条理清楚，选用方便，能满足设计和施工的需要。

三、适用范围

该图集适用于抗震设防烈度不大于8度地区，正常使用环境下的新建、改建和扩建的民用建筑、一般工业建筑的外墙装饰工程。当用于建筑高度超过50m或有特殊要求时，需通过论证方可实施。

四、产品介绍

• 昆仑晶石外墙装饰挂板（KL板）：由昆仑晶石粉等无机材料为主料，添加乙烯基树脂和氢氧化铝等辅料制成。可制成平板、曲面板及任意形状艺术板或缕空板。立体感强，适合各种建筑立面效果。板材表面可喷涂氟碳或粉末涂料，也可在基材中加入无机矿物颜料，提供各种颜色、纹理和艺术效果。

• KL板常用规格：包括但不限于600×600mm、600×900mm、600×1200mm、900×900mm、900×1200mm、900×1800mm、1200×1200mm、1200×1800mm等。其他尺寸可根据需求进行生产。

五、编制依据

该图集的编制依据包括《建筑结构荷载规范》（GB 50009-2012）、《建筑设计防火规范》（GB 50016-2018）、《钢结构设计标准》（GB 50017-2017）、《建筑物防雷设计规范》（GB 50057-2010）、《公共建筑节能设计标准》（GB 50189-2015）、《混凝土结构后锚固技术规程》（JGJ 145-2013）、《人造板材幕墙工程技术规范》（JGJ 336-2016）、《非结构构件抗震设计规范》（JGJ 339-2015）以及企标《昆仑晶石外墙装饰挂板》（Q/XWGX 03-2017）等。

六、图集特点与应用价值

• 标准化设计：图集提供了标准化的昆仑晶石（KL）外墙装饰挂板构造做法，方便施工人员快速理解和应用。

• 详细图示：通过大量的图示和说明，使施工人员能够清晰地了解各种构造做法的具体实施步骤和要点。

• 推动技术进步：该图集的发布和应用有助于推动外墙装饰挂板技术的进步和产业升级。

• 提升建筑品质：昆仑晶石（KL）外墙装饰挂板具有优异的装饰效果和性能，使用该图集进行设计和施工可以提升建筑的整体品质和美观度。

综上所述，《18CJ60-4昆仑晶石（KL）外墙装饰挂板建筑构造》图集为建筑设计人员、施工人员以及相关领域的专家学者提供了重要的参考依据和技术支持，对于推动外墙装饰挂板技术的进步和提升建筑品质具有重要意义。
