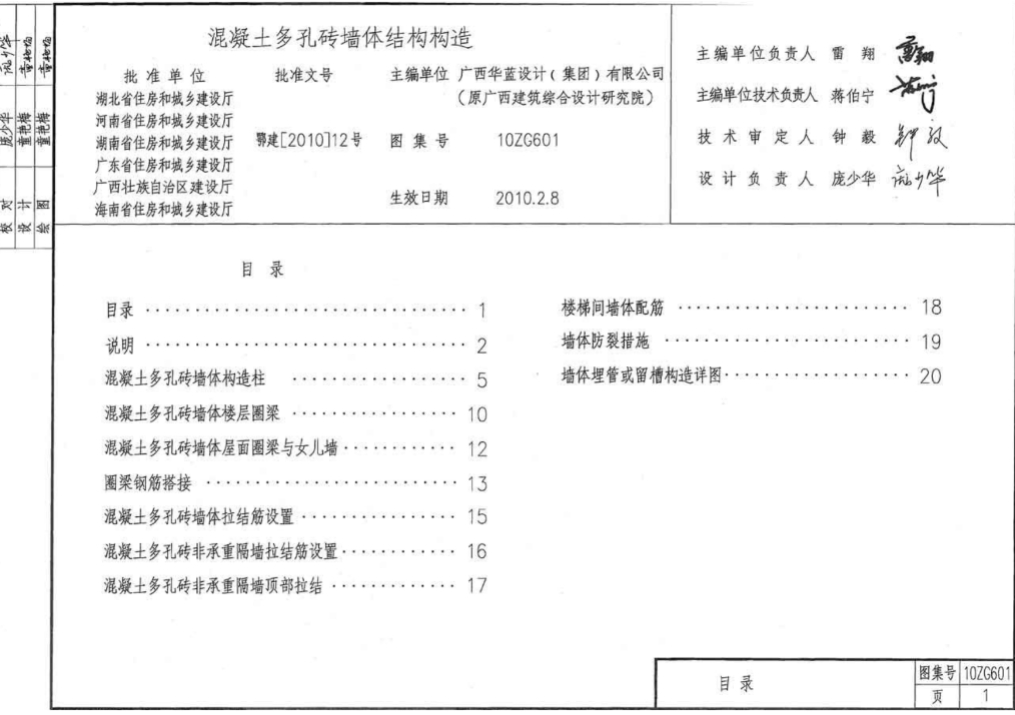

10ZG601混凝土多孔砖墙体结构构造是一个关于混凝土多孔砖墙体结构的专业图集，以下是对该图集内容的详细解析：

一、概述

10ZG601图集提供了混凝土多孔砖墙体在各种结构条件下的构造方法和技术要求。混凝土多孔砖作为一种新型墙体材料，具有生产能耗低、节土利废、施工方便、体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点，是替代烧结粘土砖的理想材料。

二、构造要点

1. 墙体构造柱：

• 构造柱的设置应满足结构安全和抗震要求。

• 构造柱的截面尺寸和配筋应满足设计要求。

• 构造柱与墙体的连接应牢固可靠。

2. 墙体楼层圈梁：

• 楼层圈梁的设置应满足结构整体性和抗震要求。

• 圈梁的截面尺寸和配筋应满足设计要求。

• 圈梁与墙体的连接应牢固可靠，确保整体稳定性。

3. 墙体屋面圈梁与女儿墙：

• 屋面圈梁的设置应满足结构整体性和防水要求。

• 女儿墙的构造应满足结构安全和抗风要求。

• 屋面圈梁与女儿墙的连接应牢固可靠，确保整体稳定性。

4. 墙体拉结筋设置：

• 拉结筋的设置应满足结构整体性和抗震要求。

• 拉结筋的规格、数量和间距应满足设计要求。

• 拉结筋与墙体的连接应牢固可靠，确保整体稳定性。

5. 非承重隔墙构造：

• 非承重隔墙的构造应满足使用功能和隔音要求。

• 隔墙与承重墙或柱的连接应牢固可靠。

• 隔墙的顶部处理应满足结构安全和稳定性要求。

6. 楼梯间墙体配筋：

• 楼梯间墙体的配筋应满足结构整体性和抗震要求。

• 配筋的规格、数量和间距应满足设计要求。

• 楼梯间墙体与楼板的连接应牢固可靠，确保整体稳定性。

三、墙体防裂措施

1. 材料选择：选择质量稳定、性能优良的混凝土多孔砖和砌筑砂浆。

2. 砌筑工艺：确保砌筑质量，避免墙体出现裂缝。

3. 构造措施：通过设置构造柱、圈梁等构造措施，提高墙体的整体性和稳定性。

4. 温度应力控制：在墙体中设置伸缩缝或温度缝，以减小温度应力对墙体的影响。

四、墙体埋管或留槽构造

1. 预留管槽：在墙体砌筑前，根据设计要求预留管槽位置。

2. 管槽处理：管槽的开设应满足设计要求，不得影响墙体的整体性和稳定性。

3. 管槽封堵：管道安装后，应采用合适的材料和方法对管槽进行封堵，确保墙体的密封性和耐久性。

五、应用范围

10ZG601混凝土多孔砖墙体结构构造图集适用于多种建筑类型，包括住宅建筑、公共建筑等。它提供了详细的构造方法和技术要求，为混凝土多孔砖墙体的施工提供了有力的技术支持和保障。

综上所述，10ZG601混凝土多孔砖墙体结构构造图集是一个全面、详细的专业图集，为混凝土多孔砖墙体的设计和施工提供了有力的技术支持和保障。
