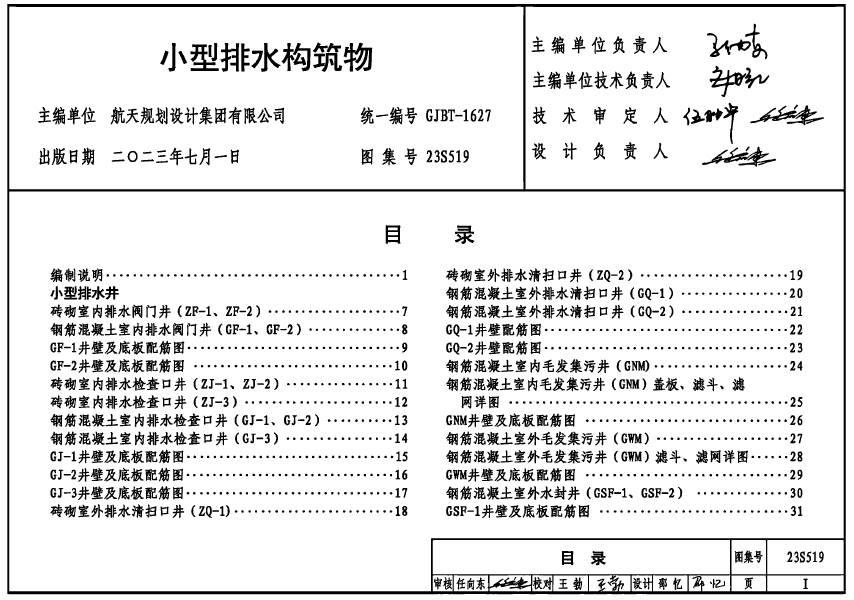

23S519小型排水构筑物（高清版）是国家建筑标准设计图集，以下是对其的详细介绍：

一、基本概况

• 图集编号：23S519

• 名称：小型排水构筑物（高清版）

• 发布与实施日期：该图集于2023年7月1日发布并实施。

二、适用范围与限制

• 适用范围：该图集适用于民用建筑与工业建筑工程中的小型排水构筑物的设计与施工。

• 限制条件：不适用于湿陷性黄土、永久性冻土、膨胀土、抗震设防烈度为9度及以上和其他特殊地质条件的地区。当用于上述地区时，应根据有关规范进行特殊处理。

三、主要内容

• 排水构筑物类型：

• 室内排水阀门井

• 室内排水检查口井

• 室外排水清扫口井

• 室内外毛发集污井

• 室外水封井

• 餐饮废水隔油池

• 汽车洗车废水隔油沉淀池

• 锅炉排污降温池

• 修订内容：

• 在04S519《小型排水构筑物》的基础上进行修编，删除了原图集中的砖砌毛发集污井、砖砌水封井、砖砌隔油池和砖砌汽车洗车废水隔油沉淀池。

• 修订了钢筋混凝土汽车洗车废水隔油沉淀池的有效容积。

• 删除了原图集中钢筋混凝土餐饮废水隔油池有效容积为0.9m³的池型。

• 增加了小于或等于DN150的排水出户管上的室外排水清扫口井，用于代替室外地下室顶板上覆土层不能满足设置排水检查井时的情况。

• 结构设计：按现行设计规范进行结构设计，顶面可过汽车时活荷载按照城—B级车辆荷载进行了计算确定，地基承载力特征值调整为80kPa。

四、获取方式

• 该图集通常以高清PDF格式发布，可以在相关建筑标准设计网站、专业建筑图集平台或图书出版机构的官方网站上获取。

• 在获取图集时，建议注意图集的版本号和发布日期，以确保获取的是最新版本。

五、注意事项

• 在使用该图集进行设计和施工时，应严格遵守国家相关建筑规范和标准，确保工程质量和安全。

• 如遇特殊地质条件或复杂工程情况，应根据实际情况进行特殊处理或咨询专业工程师的意见。

综上所述，23S519小型排水构筑物（高清版）是国家建筑标准设计图集中的重要组成部分，为民用建筑与工业建筑工程中的小型排水构筑物的设计与施工提供了有力的技术支持和参考依据。
