柔性接口给水管道支墩

点击下载

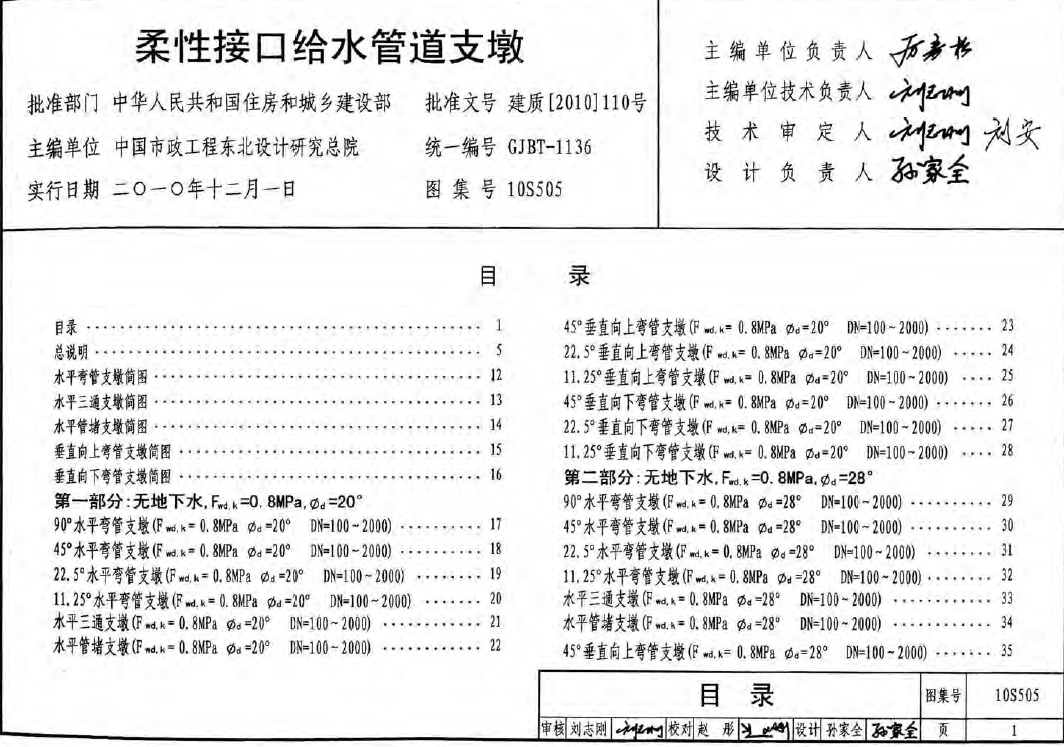

《10S505柔性接口给水管道支墩》是中国建筑标准设计研究院出版发行编著的实体书,也是国家建筑标准设计图集,其详细内容如下:

一、适用范围

  1. 管道材质与规格:适用于管道内径为100~2000mm的铸铁管(包括球墨铸铁管、未经退火处理的球态铸铁管等)、混凝土管(包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管)、化学管材管(包括硬聚氯乙烯圆管UPVC、聚乙烯圆管PE、玻璃纤维增强塑料管GRP、FRP等)。

  2. 管道设计内水压力:管道设计内水压力Fwd的k值为0.8~1.1MPa。

  3. 管顶覆土深度

    • 当管内径D为100~500mm时,管顶覆土深度Hs需大于等于0.7m。

    • 当管内径D为600~2000mm时,管顶覆土深度Hs需大于等于1.0m。

  4. 接口类型:适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。

  5. 土壤条件:适用于土壤等效内摩擦角φd为20°~35°的一般性土壤地区。对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计,软土地区支墩的沉降问题应特殊考虑。

  6. 地基承载力:支墩下持力层的地基承载力特征值fak不应小于80kPa,否则应另行设计。

  7. 抗震设防:适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

二、内容概述

图集内容包括水平弯管、水平三通、水平管堵、垂直向上(下)弯管支墩等室外埋地管道常用支墩的选用及施工详图。设计人员可直接选用,施工人员可直接按图施工。

总的来说,《10S505柔性接口给水管道支墩》图集为给水管道支墩的设计和施工提供了重要的参考依据,有助于确保给水管道系统的稳定性和安全性。
