04S531-4湿陷性黄土地区给水阀门井

点击下载

04S531-4湿陷性黄土地区给水阀门井是国家建筑标准设计图集的一部分,以下是对其的详细解析:

一、编制背景与依据

该图集由中国建筑西北设计研究院主编,并经过中华人民共和国建设部的批准(批准文号:建质[2004]73号),自2004年6月1日起实行。其编制依据主要包括《给水排水工程构筑物结构设计规范》(GB50069-2002)、《混凝土结构设计规范》(GB50010-2002)、《建筑地基基础设计规范》(GB50007-2002)、《砌体结构设计规范》(GB50003-2002)、《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)、《室外给水设计规范》以及《湿陷性黄土地区建筑规范》(GB50025-2004)等国家和行业标准。

二、适用范围

该图集适用于非自重湿陷性黄土场地以及非自重及自重湿陷性黄土场地(但不适用于有地下水的地基)的给水阀门井设计。同时,图集还提供了在室外来暖计算温度低于-20℃的地区需采取的保温措施,以及在常年冻土区、膨胀土区以及地震区的可液化土地基或其他特殊地区使用时的处理建议。

三、设计参数与要求

  1. 设计荷载:汽车荷载等级按汽-超20级设计,地面堆积荷载为10kN/m²,二者不叠加计算,取其大者。

  2. 土壤条件:考虑湿陷性黄土的特殊性质,设计时需对土壤的重度(18kN/m³)、内摩擦角(22°)以及地基承载力特征值(fak=100kPa)等参数进行充分考虑。

  3. 建筑材料

    • 砖砌给水阀门井井壁采用MU10烧结实心砖,M10水泥砂浆砌筑;底板采用C30混凝土。

    • 钢筋混凝土给水阀门井井壁及底板采用C30混凝土,混凝土的抗渗等级为S6。井盖板预制或现浇均采用C30混凝土。

    • 钢筋种类包括HPB235和HRB335两种。

    • 给水阀门井宜采用中700铸铁井盖及支座,井盖过汽车者采用重型井盖及井盖支座,不过汽车者采用轻型井盖及井盖支座。井内踏步宜采用铸铁踏步。

  4. 防水层

    • 砖砌给水阀门井防水采用1:2防水水泥砂浆抹面,厚度为20mm。

    • 钢筋混凝土给水阀门井防水采用合成高分子防水涂膜防水层,具体做法为15mm厚1:2水泥砂浆找平,1.5~2.0mm厚合成高分子防水涂膜,以及20mm厚1:2水泥砂浆保护层。

  5. 其他要求

    • 阀门井控制尺寸的确定需根据法兰边距井壁和井底的距离以及地面操作立式阀门井和井下操作的立式阀门井的具体要求进行。

    • 阀门井的选用方法需根据场地条件(如湿陷性黄土的类别和管道直径等)进行选择。

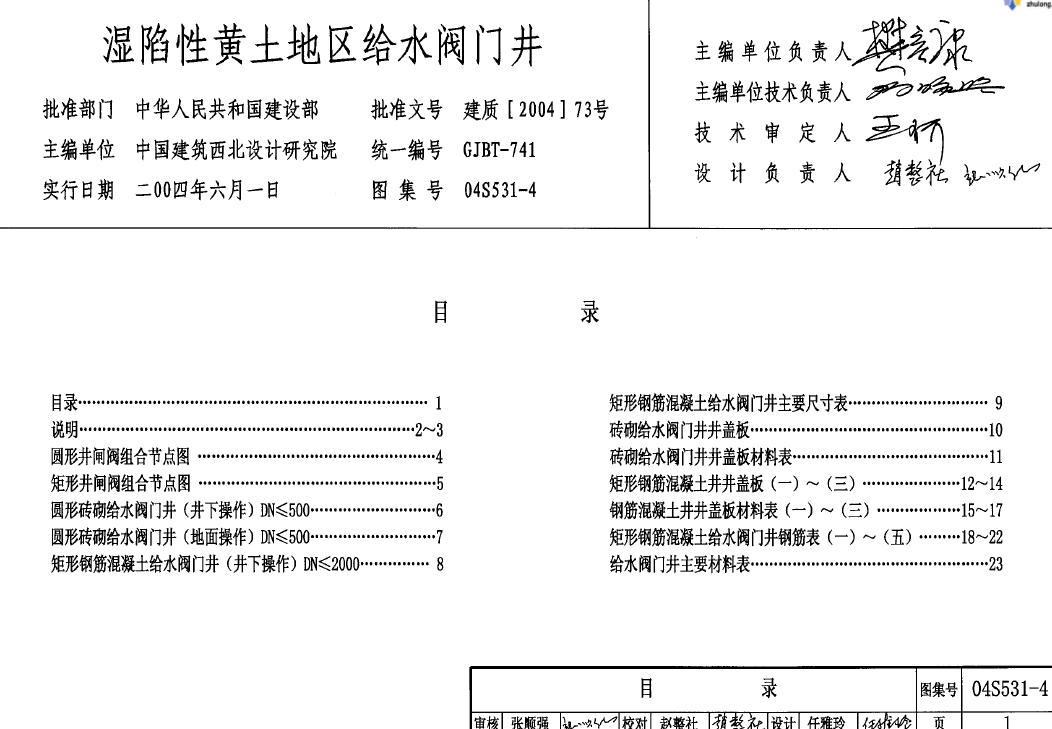

四、图集内容

该图集包含了圆形井闸阀组合节点图、矩形井闸阀组合节点图、圆形砖砌给水阀门井(井下操作)、圆形砖砌给水阀门井(地面操作)、矩形钢筋混凝土给水阀门井(井下操作)等多种类型的阀门井设计图纸和尺寸表。这些图纸和表格为工程师提供了详细的设计参考和依据。

综上所述,04S531-4湿陷性黄土地区给水阀门井图集为湿陷性黄土地区的给水阀门井设计提供了全面的指导和规范。在设计和施工过程中,应严格按照图集规定进行操作,以确保工程的质量和安全性能。
