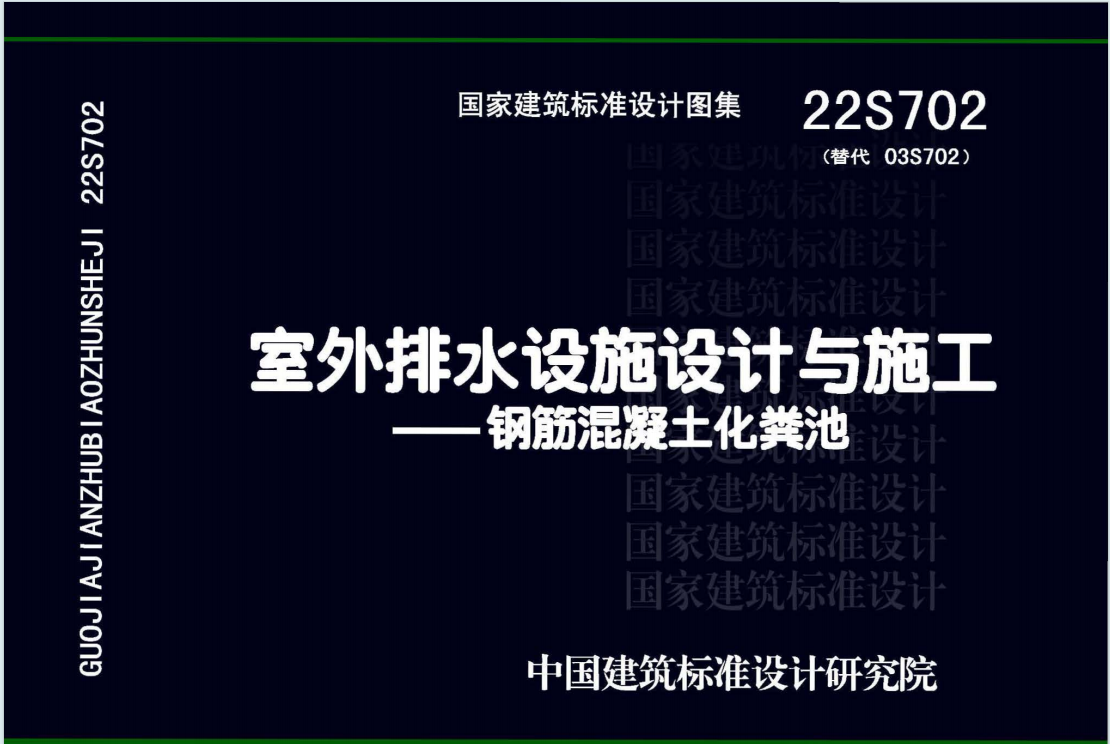

22S702室外排水设施设计与施工-钢筋混凝土化粪池是一个重要的工程图集，以下是对其的详细介绍：
该图集是依据中华人民共和国住房和城乡建设部《关于印发<2017年国家建筑标准设计编制工作计划>的通知》（建质函〔2017〕255号）对室外排水设施设计与施工系列图集的03S702《钢筋混凝土化粪池》进行修编得到的。它主要用于指导民用建筑和工业建筑生活污水处理室外埋设钢筋混凝土化粪池的设计选型及施工。
编制依据：该图集根据住房和城乡建设部的相关通知进行修编。
主要标准规范：
《建筑给水排水设计标准》GB50015-2019
《城镇给水排水技术规范》GB50788-2012
《室外排水设计标准》GB50014-2021
《建筑结构可靠性设计统一标准》GB50068-2018
《混凝土结构耐久性设计标准》GB/T50476-2019
《混凝土外加剂应用技术规范》GB50119-2013
《混凝土结构设计规范》（2015年版）GB50010-2010
《给水排水工程构筑物结构设计规范》GB50069-2002
《建筑地基基础设计规范》GB50007-2011
《建筑地基处理技术规范》JGJ79-2012
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003
《给水排水工程钢筋混凝土水池结构设计规程》CECS138:2002
《城市桥梁设计规范》（2019年版）CJJ11-2011
《给水排水管道工程施工及验收规范》GB50268-2008
《给水排水构筑物工程施工及验收规范》GB50141-2008
《混凝土结构工程施工质量验收规范》GB50204-2015
《建筑防腐蚀工程施工规范》GB50212-2014
适用范围：该图集适用于民用建筑和工业建筑生活污水处理室外埋设钢筋混凝土化粪池的设计选型及施工。
限制条件：该图集不适用于湿陷性黄土、永久性冻土、膨胀土、抗震设防烈度为9度及以上和其他特殊地质条件地区。当用于上述地区时，应根据有关规范进行处理。
有效容积：
单池双格：2m³、4m³、6m³、9m³、12m³
单池三格：16m³、20m³、25m³、30m³、40m³、50m³、75m³、100m³
双池三格：75m³、100m³
构造要求：
化粪池在长度方向可分为两格或三格，各格的有效容积应符合相关标准规范的规定。
化粪池进、出水管各有三个方向，应按具体工程设计确定其方向、管径和材质。
隔墙过水孔中心高度应根据化粪池的有效容积确定。
池内最高水面距池内顶最高处的净空高度应根据进、出水管径确定，并不宜小于500mm。
化粪池服务总人数表：按照建筑物类型、每人每日计算污水量、每人每日计算污泥量、污水在池中停留时间和污泥清掏周期等参数，给出了化粪池服务总人数的最大值。设计人员可直接查表选取有效容积。
粪便污水排放：粪便污水宜单独排入化粪池。当合流排入时，除住宅厨房排水外，其他未经隔油处理的含油脂类污、废水不得进入化粪池。
覆土与地下水情况：化粪池分无覆土和有覆土两种情况。池顶分有覆土和无覆土两种情况；池底上又分为有地下水和无地下水两种情况。有覆土化粪池的最大覆土深度均按2.5m考虑。
通气管设置：化粪池应设置通气管并宜高空排放，通气竖管设在安全、不影响交通、不影响人员嗅觉感受的角落或隐蔽处。
连接检查井：化粪池的进水、出水应设置连接检查井与进水管、出水管相接，之间的连接管坡度宜为0.01，距离宜为1m~3m。
结构设计技术条件：
结构安全等级为二级。
设计使用年限为50年。
结构裂缝宽度控制不大于0.2mm。
钢筋混凝土保护层厚度有具体要求。
荷载条件：包括永久荷载和可变荷载，具体值根据设计规范确定。
地基承载力特征值：fak≥80kPa。
采用材料：池壁、底板及盖板混凝土强度等级采用C30，垫层混凝土强度等级不低于C10。抹面材料也有具体要求。
化粪池不宜设置在下凹式绿地内，当必须设置时应避免设置在下凹式绿地的最低处。
清掏孔井口采用双层井盖，井盖及盖座应根据埋设地点的地面活荷载选用。
在最冷月平均气温低于-10℃的地区，设计人员在考虑化粪池设置深度时，池内最高水位应在当地冰冻深度以下。
综上所述，22S702室外排水设施设计与施工-钢筋混凝土化粪池图集是一个详细、全面的工程指导文件，它涵盖了化粪池的设计、施工、选用等多个方面，为工程人员提供了有力的技术支持。
