关于24CG62装配式保温隔声楼板系统——ZPTD免拆复合底模楼承板，以下是对其的详细介绍：

一、基本信息

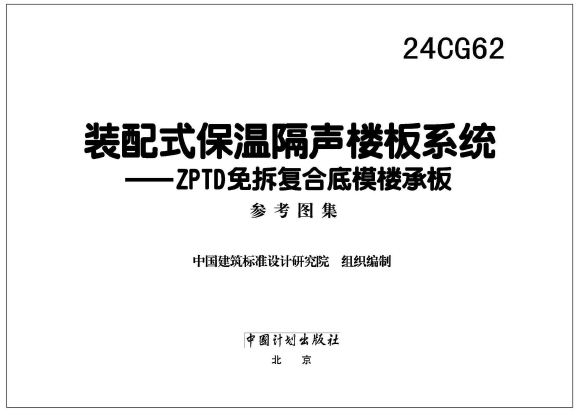

• 图集编号：24CG62

• 图集名称：装配式保温隔声楼板系统——ZPTD免拆复合底模楼承板

• 主编单位：中国建筑标准设计研究院有限公司、中配建筑产业（江苏）有限公司

• 发布与实施：该图集适用于新建、改建和扩建的工业与民用建筑的混凝土楼板、楼梯和屋面板，尤其适用于保温隔声要求较高的楼板。其发布和实施为相关工程的设计、施工提供了有力的技术支撑。

二、ZPTD免拆复合底模楼承板介绍

• 研发生产单位：中配建筑产业（江苏）有限公司

• 构造特点：

• ZPTD板构造合理，由立体钢筋桁架与免拆复合底模焊接而成。其中，立体钢筋桁架在施工阶段承担施工荷载，在使用阶段作为结构受力钢筋；免拆复合底模在施工阶段作为混凝土浇筑的底模，在使用阶段作为楼板的面层。

• 该楼承板的立体钢筋桁架由上下弦钢筋（HRB400）及腹杆钢筋（CPB550）通过电阻电焊连接制成，腹杆钢筋带有弯折脚，且弯折脚与下弦钢筋交点间距控制在90~100mm之间。

• 类型与组成：

• 根据底模组成不同，ZPTD板分为ZPTD1、ZPTD2和ZPTD3三种类型。

• ZPTD3型楼承板的免拆复合底模由微肋压型钢板、保温隔声层、纤维水泥平板构成。其中，微肋压型钢板为0.5mm厚镀锌钢板，钢板双面镀锌含量≥120g/m²；保温隔声层采用专用玻璃棉板；纤维水泥平板厚度为8mm。

• 性能与优势：

• 提升建筑装配率，降低建筑使用能耗。

• 具有保温隔声功能，符合建筑工业化和绿色建筑要求。

• 采用工厂标准化生产，运输安装方便。

三、图集内容

• 主要涵盖：

• ZPTD板的产品性能、材料、设计方法、生产运输、施工以及质量检验的相关技术要求。

• ZPTD板的选用表、相关构造节点详图以及设计案例。

• 可供参考人员：设计、审图、施工、监理等工程技术人员。

四、应用实例与反响

• 该装配式保温隔声楼板系统已在实际工程中得到应用，并获得了良好的用户反响。

综上所述，24CG62装配式保温隔声楼板系统——ZPTD免拆复合底模楼承板是一种具有显著优势的新型建筑材料，其合理的构造设计、优良的保温隔声性能以及便捷的施工方式，使得它在建筑领域具有广泛的应用前景。
