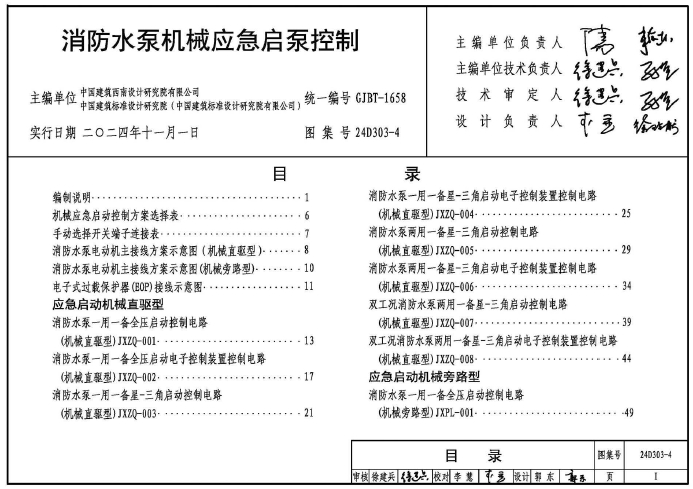

24D303-4《消防水泵机械应急启泵控制》是一本重要的国家建筑标准设计图集，以下是对该图集的详细介绍：

一、编制背景与目的

该图集的编制是基于国家标准《消防给水及消火栓系统技术规范》GB 50974-2014和工程建设全文强制性工程建设规范《消防设施通用规范》GB 55036-2022的相关要求。这两部规范均明确指出，消防水泵控制柜应设置机械应急启泵功能，并确保在控制线路发生故障时，有管理权限的人员能在紧急情况下启动消防水泵。机械应急启泵时，消防水泵应能在报警后5分钟内正常工作。为了满足这一强制性要求，中国建筑西南设计研究院有限公司和中国建筑标准设计研究院有限公司共同主编了此图集。

二、适用范围

该图集适用于民用与工业建筑内3/N/PE AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。它提供了消防水泵电动机一用一备全压启动、一用一备星-三角降压启动、两用一备星-三角降压启动三种常用启动类型的机械应急启动控制方案。

三、主要内容与特色

1. 主要内容：

• 图集提供了三种常用启动类型的机械应急启动控制方案。

• 水泵电动机采用AC380V三相异步笼型电动机，最大容量为110kW。

• 图集还包含了其他类型消防水泵机械应急启动控制电路的修改建议，可参考国家建筑标准图集D303-3《常用水泵控制电路图》。

2. 机械应急启动型式：

• 机械直驱型：由机械应急操作手柄手动机械闭合消防水泵电动机主回路接触器，完成机械应急启动。包括采用机械应急操作手柄闭合普通的接触器和采用专用的手动操作接触器两种类型。

• 机械旁路型：在消防水泵电动机主回路之外，设置一套旁路的开关装置（图集推荐采用断路器），由机械应急操作手柄手动机械闭合该开关装置，完成机械应急启动。

3. 图集亮点：

• 编制了控制柜相关方面的性能要求，包括控制柜、断路器、过载保护器（EOP）、电子控制装置（ECU）、机械应急启泵控制、CPS、控制电路等性能要求。

• 首次在国标图集中介绍了采用过载保护器（EOP）解决堵转保护的方案。

• 主回路采用分立元件和控制与保护开关电器（CPS）两种，控制电路采用继电器和电子控制装置（ECU）两种，共设计13种类型的控制电路图。

四、实施与应用

该图集的实施对于提升消防水泵机械应急启泵控制的可靠性和安全性具有重要意义。它有助于规范消防水泵机械应急启泵控制的设计、施工和运维标准，提高消防设施的抗灾能力和安全性。同时，该图集也为相关行业和部门提供了科学、合理的依据和指导，有助于推动我国消防技术的进一步发展。

综上所述，24D303-4《消防水泵机械应急启泵控制》是一本具有重要意义的国家建筑标准设计图集，它将为消防水泵机械应急启泵控制的设计、施工和运维提供科学、合理的依据和保障。
