24D303-4消防水泵机械应急启泵控制主要涉及消防水泵在紧急情况下的机械应急启动控制，以下是关于该图集的详细解析：

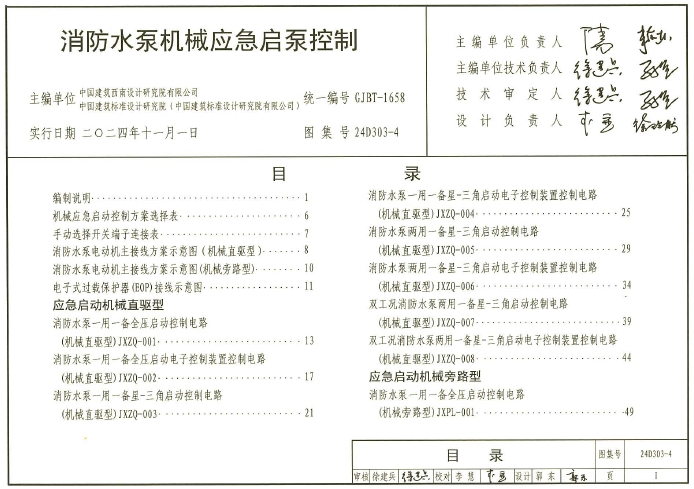

一、图集基本信息

• 图集编号：24D303-4

• 图集名称：消防水泵机械应急启泵控制

• 主编单位：中国建筑西南设计研究院有限公司、中国建筑标准设计研究院有限公司

二、编制背景与依据

• 该图集是基于国家标准《消防给水及消火栓系统技术规范》GB 50974-2014和工程建设全文强制性工程建设规范《消防设施通用规范》GB 55036-2022的相关条款编制的。

• 这两个标准均对消防水泵机械应急启泵的控制提出了强制性要求，确保在紧急情况下能够迅速启动消防水泵。

三、适用范围

• 该图集适用于民用与工业建筑内3/N/PE AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。

四、主要内容

• 启动类型：图集提供了消防水泵电动机一用一备全压启动、一用一备星-三角降压启动、两用一备星-三角降压启动三种常用启动类型的机械应急启动控制。水泵电动机采用AC380V三相异步笼型电动机，最大容量为110kW。

• 控制型式：图集提供了直驱型和旁路型两种机械应急启动控制型式。直驱型是直接驱动主接触器进行启动，旁路型是通过机械旁路直接启动。

• 控制电路：主回路采用分立元件和控制与保护开关电器（CPS）两种，控制电路采用继电器和电子控制装置（ECU）两种。共设计了13种类型的控制电路图。

• 性能要求：图集编制了控制柜、断路器、过载保护器（EOP）、电子控制装置（ECU）等关键元件的性能要求，以及现场应急操作要求和紧急停机控制、断电维护操作要求等。

五、特点与创新

• 图集首次在国标图集中介绍了采用过载保护器（EOP）解决堵转保护的方案，提高了消防水泵在紧急情况下的可靠性和安全性。

• 图集提供了多种控制电路图和启动类型，可根据具体需求进行选择和设计，具有较高的灵活性和适用性。

六、应用与意义

• 该图集的颁布与实施，对于提高消防水泵机械应急启泵控制的可靠性和安全性具有重要意义。

• 它为电气设计师提供了详细的设计依据和参考，有助于规范消防水泵机械应急启泵控制的设计和施工。

• 随着该标准的推广和应用，消防水泵机械应急启泵控制装置将会迎来更广泛的认知与重视，为消防安全技术的发展和进步做出贡献。

综上所述，24D303-4《消防水泵机械应急启泵控制》图集是消防领域的重要标准之一，它对于确保消防水泵在紧急情况下的迅速启动和可靠运行具有重要意义。
