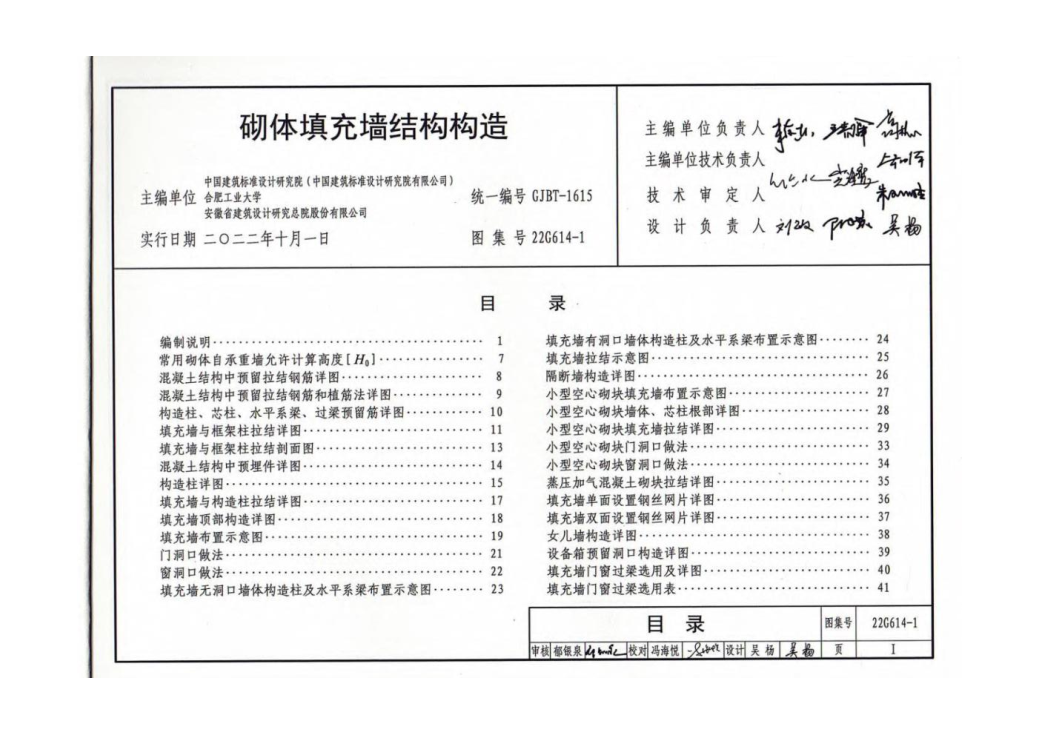

《砌体填充墙结构构造》22G614-1图集是关于钢筋混凝土结构房屋中砌体填充墙与混凝土主体结构拉结构造及填充墙之间拉结构造的重要参考文件。以下是对该图集的详细介绍：

一、基本信息

• 图集名称：《22G614-1：砌体填充墙结构构造》

• 实施日期：2022年10月1日

• 替代标准号：12G614-1

• 图集分类：砌体图集、构造图集

二、适用范围

• 结构类型：适用于钢筋混凝土结构房屋中的砌体填充墙（包括外围护墙和内隔墙）与混凝土主体结构（如框架、剪力墙、框架剪力墙和部分框架剪力墙等）的拉结构造。

• 抗震设防烈度：适用于抗震设防烈度为6度至8度的地区。当用于9度地区时，除满足本图集的相关要求外，还应根据工程的实际情况确定是否采取进一步的加强措施。

• 环境类别：适用的环境类别为1类和2类。当用于2类环境类别时，应对连接钢筋、铁件、预埋件等进行防腐防锈处理。

三、材料要求

• 填充墙材料：

• 混凝土小型空心砌块（简称小砌块）：强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5。

• 全烧结陶粒保温砌块：仅用于内墙（不得用于外墙），强度等级不应低于MU2.5，密度不应大于800kg/m³。

• 烧结空心砖：强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5。

• 烧结多孔砖：强度等级不宜低于MU10。

• 蒸压加气混凝土砌块：强度等级不应低于A2.5，用于外墙及潮湿环境的内墙时不应低于A3.5。

• 砌筑砂浆：

• 烧结普通砖和烧结多孔砖砌体砌筑砂浆强度等级不应低于M5。

• 蒸压普通砖砌筑砂浆强度等级不应低于Ms5。

• 蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Ma5。

• 混凝土砌块砌筑砂浆强度等级不应低于Mb7.5。

• 房屋顶层墙体及女儿墙砂浆强度等级不低于M7.5（Ma7.5、Mb7.5、Ms7.5）。

四、设计原则

• 墙体厚度：钢筋混凝土结构砌体填充墙的外围护墙厚度不应小于120mm，内隔墙厚度不应小于90mm。

• 整体设计：

• 填充墙上的作用应包括墙体自重、墙体上附着物的重量、风荷载及地震作用，并应满足风荷载及地震作用影响下的稳定性要求。

• 填充墙应采取措施减少对主体结构的不利影响，如平面布置宜均匀对称，减少因砌体填充墙的质量和刚度偏心造成的主体结构扭转；竖向布置宜均匀连续，避免产生上、下刚度突变；避免形成薄弱层或短柱等。

• 填充墙与主体结构应可靠拉结，连接构造和嵌缝材料应满足传力、变形、耐久、防护和防止平面外倒塌要求。

• 连接构造：砌体填充墙与主体结构的拉结及填充墙墙体之间的拉结，可采用拉结钢筋、焊接钢筋网片、圈梁、水平系梁和构造柱等。

五、施工要求

• 材料检验：填充墙使用的材料应有产品出厂合格证书、产品性能型式检验报告，并应对主要性能进行检验，证明质量合格并符合设计要求。

• 块材堆放：块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿、防雨雪措施。

• 砂浆试配：砌筑砂浆应按照现行行业标准进行试配，并应符合相关规定的基本性能检验方法。

• 施工质量控制：填充墙施工质量控制等级不应低于B级。

综上所述，《砌体填充墙结构构造》22G614-1图集为钢筋混凝土结构房屋中砌体填充墙的设计与施工提供了详细的指导和规范，是确保工程质量和安全的重要参考文件。
