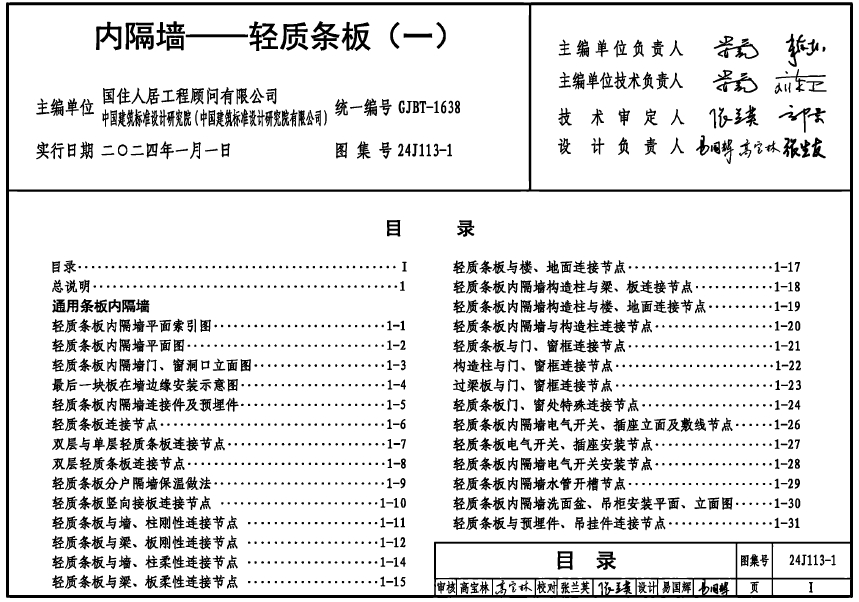

关于24J113-1《内隔墙—轻质条板（一）》，以下是对其的详细介绍：

一、基本信息

• 图集编号：24J113-1

• 图集名称：内隔墙—轻质条板（一）

• 主编单位：国筑人居工程顾问有限公司、中国建筑标准设计研究院有限公司

• 定价：112元

• 开本：16开

二、适用范围

本图集适用于抗震设防烈度为8度及8度以下地区，采用轻质条板隔墙的工业与民用建筑工程。但请注意，该图集仅适用于内隔墙，不能用于外墙。

三、包含内容

图集包括8种类型轻质条板隔墙，具体如下：

• 混凝土轻质条板内隔墙

• 水泥条板内隔墙

• 石膏空心条板内隔墙

• 发泡陶瓷轻质条板及其复合条板内隔墙

• 聚苯颗粒水泥条板及其复合条板内隔墙

• 纸蜂窝复合条板内隔墙

• 铝蜂窝复合条板内隔墙

• 密肋玻纤水泥保温复合条板内隔墙

图集内容包括通用部分和专用部分：

• 通用部分：包括轻质条板隔墙的平面、立面、剖面示意、详图索引、连接件及预埋件、通用连接节点、门窗、设备、水电管线的安装示意。

• 专用部分：包括轻质条板隔墙的平面、立面、剖面示意、详图索引、连接件及预埋件、专用连接节点、主要技术指标、板与板、板与主体结构连接节点和门窗、设备、水电管线的安装节点做法。

四、修编要点

本图集为修编图集，是对10J113-1《内隔墙—轻质条板（一）》图集的修编。修编内容包括：

• 修改并调整各类不同材质条板的规格、尺寸、技术性能要求。

• 调整、增加部分条板隔墙的安装做法。

• 补充复合条板隔墙的安装做法。

• 补充条板隔墙安装配套材料的性能要求及构造做法。

• 补充条板隔墙的施工、验收要求。

五、耐火极限与用途

根据不同板厚，条板的耐火极限要求分为1h和2h两种。这些条板可用于普通内隔墙和防火隔墙。虽然图集中没有提供防火墙的相关构造，但大部分产品能达到3h以上的耐火极限，甚至大于4h，因此完全可以用作防火墙，但仍需厂家提供相应的检验报告。

六、装修面层做法

轻质隔墙条板的拼缝及与主体结构的连接除了专用钢卡外，还需要粘接剂，并采取防止接缝开裂的构造措施，所以图集中的条板均不带面层。墙面装修时，需通过刮腻子抹平对隔墙墙面进行平整处理。厨房和卫生间墙面可粘贴瓷砖。楼梯间和人流通道处的条板隔墙，应采用钢丝网砂浆面层加强，条板抗压强度应不小于5MPa。

总的来说，24J113-1《内隔墙—轻质条板（一）》为抗震设防烈度为8度及8度以下地区的工业与民用建筑工程提供了全面的轻质条板隔墙设计和施工指导。
