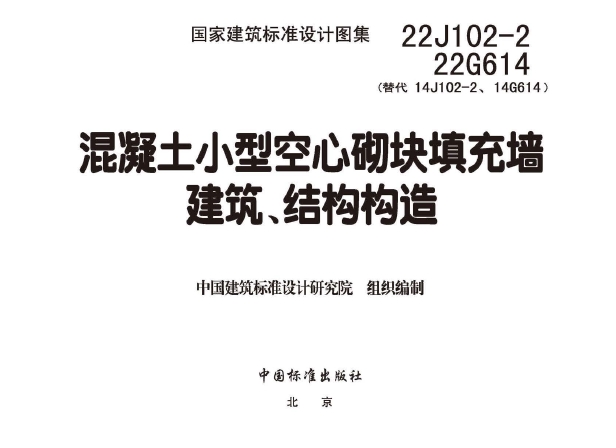

22J102-2、22G614混凝土小型空心砌块填充墙建筑、结构构造

一、图集概述

22J102-2、22G614《混凝土小型空心砌块填充墙建筑、结构构造》图集由中国建筑标准设计研究院等单位组织编制，旨在为全国不同气候区、抗震设防烈度为8度及以下地区的民用与一般工业建筑提供关于轻集料混凝土小型空心砌块及其复合砌块填充墙的设计与施工指导。该图集不仅适用于轻集料混凝土小型空心砌块（简称小砌块），还适用于轻集料混凝土夹心复合保温砌块和轻集料混凝土填充复合保温砌块，这三者统称为砌块。

二、主要内容

1. 砌块类型与规格：

• 图集编入了常用规格的小砌块块型及辅助块型、保温砌块块型。

• 提供了轻集料混凝土小型空心砌块、夹心复合保温砌块和填充复合保温砌块的详细信息。

2. 墙体排块设计：

• 涵盖了外露柱、半包柱及全包柱砌块外墙的排块设计（内墙可参考）。

• 提供了小砌块相交内墙排块和夹心保温外墙排块的具体方案。

3. 结构构造：

• 介绍了填充墙与主体结构的柔性连接和刚性连接构造。

• 编制了设构造柱、芯柱及组合柱的不同形式构造。

• 强调了空心砌块应设芯柱，以提高墙体的整体稳定性和承载能力。

4. 门窗与设备管线：

• 提供了门窗安装的具体做法和设备管线的设置方法。

• 包括了清水外墙防止裂缝、渗漏的墙身处理措施。

5. 性能参数参考：

• 图集附有砌块墙性能参数参考表，为设计和施工人员提供了全面的技术参考。

三、技术特点与优势

1. 抗震性能：

• 图集详尽地提供了混凝土小型空心砌块填充墙的系列建筑、结构构造，技术上可靠，较好地体现了混凝土小型空心砌块的抗震性能设计。

2. 节能环保：

• 从建筑墙体材料革新和能源节约角度出发，图集全面、详细地涵盖了新材料填充墙的建筑、结构构造，符合我国国情，将促进其应用技术发展。

3. 实用性与指导性：

• 图集为设计、施工和科研教学提供了详细的指导和参考，有助于确保混凝土小型空心砌块填充墙在建筑中的正确应用和结构安全。

四、适用范围

该图集适用于全国不同气候区、抗震设防烈度为8度及以下地区的民用与一般工业建筑。普通混凝土小型空心砌块做填充墙时也可参考使用。

五、总结

22J102-2、22G614《混凝土小型空心砌块填充墙建筑、结构构造》图集是一份关于混凝土小型空心砌块填充墙在建筑和结构构造中应用的详细指导文件。它提供了全面的砌块类型、墙体排块设计、结构构造、门窗与设备管线设置以及性能参数参考等信息，为设计、施工和科研教学提供了有力的技术支持。同时，该图集还体现了混凝土小型空心砌块的抗震性能和节能环保优势，符合我国国情和发展需求。
