10S505柔性接口给水管道支墩是由中国建筑标准设计研究院出版发行编著的实体书及图集，主要用于市政及一般民用与工业建筑工程中的室外柔性接口埋地给水管道常用支墩的设计和施工。以下是对该图集的详细介绍：

一、适用范围

1. 管材类型：适用于管道内径为100~2000mm的多种管材，具体包括铸铁管（包括球墨铸铁管、未经退火处理的球态铸铁管等）、混凝土管（包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管）、化学管材管[包括硬聚氯乙烯圆管（UPVC）、聚乙烯圆管（PE）、玻璃纤维增强塑料管（GRP、FRP）等]。

2. 接口形式：适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。

3. 土壤条件：适用于土壤等效内摩擦角φd为20°~35°的一般性土壤地区。对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计，软土地区支墩的沉降问题应特殊考虑。

4. 抗震设防：适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

二、设计参数

1. 管道设计内水压力：Fwd，k=0.8~1.1MPa。

2. 管顶覆土深度：当管内径D=100500mm时，管顶覆土为Hs≥0.7m；当管内径D=6002000mm时，管顶覆土为Hs≥1.0m。

3. 地基承载力：支墩下持力层的地基承载力特征值fak不应小于80kPa，否则应另行设计。

三、图集内容

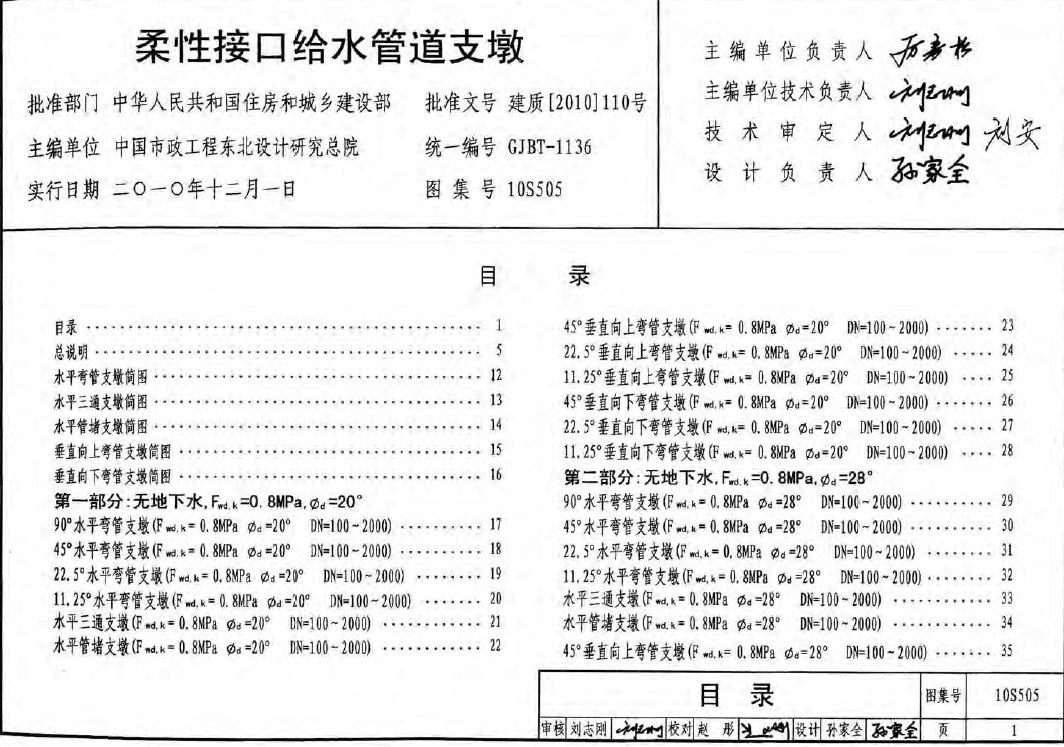

图集内容包括水平弯管、水平三通、水平管堵、垂直向上（下）弯管支墩等室外埋地管道常用支墩的选用及施工详图。设计人员可以直接选用，施工人员可以直接按图施工。

四、支墩特点

1. 高度可调节：可根据管道安装高度和地形条件调整支墩高度。

2. 施工简便：支墩预制件现场安装，降低施工难度，提高施工效率。

3. 安全可靠：采用柔性接口，有效降低管道因地质变化引起的应力，确保管道安全运行。

4. 维护方便：支墩结构简单，便于日常检查和维护。

五、应用案例

10S505柔性接口给水管道支墩已广泛应用于城市供水管网改造项目、新区管道敷设工程以及地震多发区管道建设等领域，其优越的性能和可靠性得到了广泛认可。

六、创新发展

随着技术的不断进步和市场需求的不断变化，10S505柔性接口给水管道支墩也在不断创新和发展。例如，研发新型复合材料以提高支墩的耐腐蚀性、耐久性和力学性能；运用计算机辅助设计和仿真技术对支墩结构进行优化以提高其承载能力和适应性；推广使用环保材料以减少施工过程中的能耗和废弃物排放；集成传感器和智能监测系统以实时监控支墩的工作状态并提前预警潜在风险等。

综上所述，10S505柔性接口给水管道支墩作为一种成熟的技术产品，在我国给水管道工程中发挥了重要作用。随着技术的不断进步和市场需求的不断变化，它将继续不断创新和发展以满足更广泛的应用需求。
