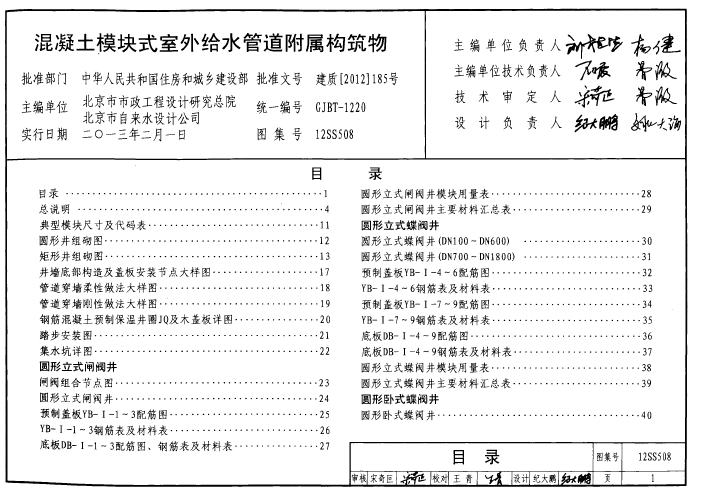

12SS508《混凝土模块式室外给水管道附属构筑物》是国家建筑标准设计图集，以下是对其的详细解析：

一、概述

该图集适用于城镇、小区及工业区的DN≤1800mm的室外给水管道的阀门井、水表井、排气阀井及排泥井工程。它采用混凝土模块作为室外给水管道附属构筑物墙体的砌筑材料，替代了粘土实心砖，对节约土地资源、保护自然环境具有积极作用。图集中的构筑物为混合式结构，由预制钢筋混凝土盖板、混凝土模块灌孔砌体井墙、现浇钢筋混凝土底板三部分组成。

二、图集内容

图集包含了闸阀井、蝶阀井、水表井、排气阀井、排泥阀井等室外给水管道附属构筑物的多种内容，具体如下：

• 管道附件安装及底板、预制盖板配筋图及其材料表

• 砌筑井室墙体的模块组砌图及其用量表

• 管道穿墙大样、踏步安装、集水坑等施工详图

三、构筑物特点与优势

1. 模块化设计：采用预制混凝土模块，现场组装便捷，大大缩短了施工周期。

2. 结构稳定：构件采用高强度混凝土预制而成，具有优异的承压性能，结构强度高，抗变形能力强。

3. 节省成本：相较于传统现浇混凝土构筑物，在材料、人工和施工设备方面具有显著的成本优势。

4. 质量可靠：采用标准化设计、生产，确保了构件的质量，降低了工程质量风险。同时，密封性能优良，能够有效防止地下水渗漏。

5. 环保节能：预制混凝土构件生产过程中减少了现场扬尘、噪音等污染，有利于环境保护。且材料可回收利用，符合绿色建筑理念。

6. 维护方便：构筑物结构简单，便于日常检查和维护。后期如需维修，也只需对单个模块进行更换或修复。

四、应用场景

1. 城市道路给水工程：为城市道路两侧的居民和企业提供稳定的水源，确保城市基础设施的正常运行。

2. 城市绿化灌溉系统：为公园、绿化带等提供便捷的灌溉水源，助力城市绿化事业发展。

3. 工业园区供水管网：满足工业园区内企业的生产用水需求，保障园区内企业的稳定发展。

4. 农村饮水安全工程：改善农村饮水条件，确保农村居民的饮水安全。

五、施工注意事项

1. 基础处理：确保基础平整、坚实，满足承载要求。

2. 模块组装：按照设计图纸，从下往上依次安装模块，确保各模块紧密连接。

3. 管道接口：检查井与管道连接部位应采用橡胶圈等柔性材料密封，防止渗漏。

4. 回填与压实：混凝土模块安装完成后，应及时进行回填和压实，避免长时间暴露导致结构损坏。回填材料应采用级配砂石或素土，并分层压实以确保构筑物的稳定性。

六、验收标准与维护管理

1. 验收标准：

• 外观质量：混凝土模块表面应平整、光洁，无蜂窝、麻面等缺陷。

• 尺寸偏差：预制混凝土模块的尺寸偏差应符合图集规定。

• 结构强度：混凝土模块的抗压强度、抗折强度等力学性能指标应符合设计要求。

• 密封性能：管道连接部位应无渗漏现象，确保给水管道的密封性。

• 装饰层：混凝土模块表面装饰层应均匀、牢固，无脱落现象。

2. 维护管理：

• 定期检查：对混凝土模块式室外给水管道附属构筑物进行定期检查，包括结构完整性、密封性能、排水状况等，及时发现并处理问题。

• 清淤疏通：定期对检查井、阀门井等构筑物进行清淤疏通，防止堵塞影响管道正常使用。

• 防腐蚀处理：对暴露在外的金属部件进行防腐处理，延长其使用寿命。

• 冬季防冻：在寒冷季节采取相应的保温措施，防止管道和构筑物因低温而损坏。

• 应急预案：制定应急预案以应对可能发生的构筑物损坏、管道泄漏等情况，确保能够迅速有效地进行处理。

综上所述，12SS508《混凝土模块式室外给水管道附属构筑物》图集为现代城市建设提供了重要的技术支持和指导意义。
