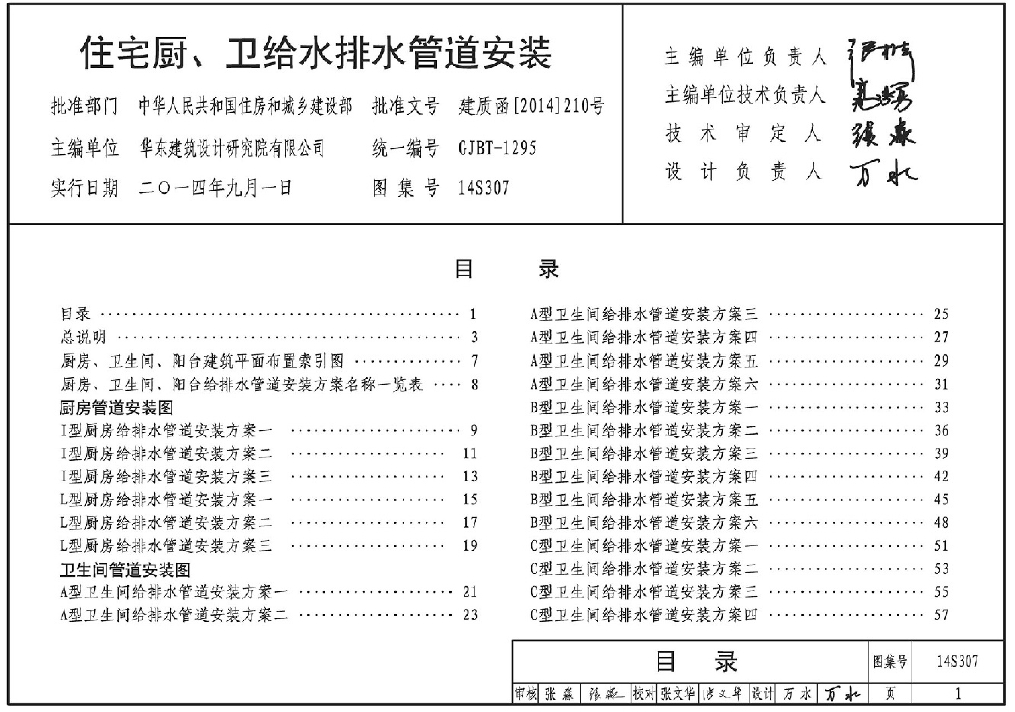

《14S307住宅厨、卫给水排水管道安装》图集是住宅建筑给水排水领域的重要技术文件，以下是对其的详细介绍：

一、基本信息

• 图集编号：14S307

• 图集名称：住宅厨、卫给水排水管道安装

• 主编单位：中国建筑标准设计研究院

• 出版社：中国计划出版社

• 出版时间：2014年（具体月份可能因版本而异）

二、编制背景与目的

该图集是对03SS408《住宅厨、卫给排水管道安装》的修编，旨在根据最新的国家及行业标准规范，对住宅厨房、卫生间和阳台的给水排水管道安装进行指导和规范。通过提供详细的施工安装图集，帮助设计人员和施工人员正确选用和安装相关管道及设备，确保住宅给水排水系统的正常运行和水质安全。

三、适用范围

本图集适用于住宅厨房、卫生间和阳台给水排水管道及设备的安装（不含住宅卫生间同层排水的内容）。对于住宅卫生间同层排水的内容，可参见国家标准设计图集12S306《住宅卫生间同层排水系统安装》。

四、主要内容

图集内容涵盖了两种典型厨房（Ⅰ型、L型）、五种典型卫生间（A型、B型、C型、D型、E型）以及三种典型阳台（A型、B型、C型）的给排水管道布置优选方案。具体包括：

• 厨房管道安装图：提供了Ⅰ型和L型厨房给排水管道安装的多种方案，包括平面图和剖面图，以及节点详图。

• 卫生间管道安装图：提供了A型至E型卫生间给排水管道安装的多种方案，同样包括平面图和剖面图，以及节点详图。

• 阳台管道安装图：提供了A型至C型阳台给排水管道安装的方案，包括平面图和剖面图。

• 节点详图：提供了导流连体地漏安装详图等节点详图，用于指导具体施工中的细节处理。

五、编制特点与优势

• 依据最新版本规范编制：图集根据最新的国家及行业标准规范进行编制，确保了内容的权威性和准确性。

• 优化调整卫生间布置：与原图集相比，本图集对卫生间的布置进行了优化调整，更加符合现代住宅的实际需求。

• 新增阳台给排水管道安装内容：图集新增了阳台给排水管道安装的内容，填补了原图集在这一方面的空白。

• 提供多种优选方案：图集提供了多种厨房、卫生间和阳台给排水管道布置的优选方案，供设计人员和施工人员根据实际情况进行选择。

六、实际应用

在实际工程中，设计人员可以根据本图集的内容进行住宅厨房、卫生间和阳台给水排水管道及设备的选用和系统设计。施工人员则可以按照图集的指导进行具体的安装施工，确保系统的正确安装和稳定运行。

综上所述，《14S307住宅厨、卫给水排水管道安装》图集是住宅建筑给水排水领域的重要技术文件，对于指导和规范住宅给水排水系统的设计和施工具有重要意义。
